支援IEC 61000-4-30 Ed. 3 Class S

IEC61000-4-30規定了電源品質測量方法的國際標準，符合此標準認證的設備，可獲得高信賴性並具備重視性的測量結果。


用於設備的電源故障分析

記錄趨勢的同時捕捉瞬間停電、電壓下降、頻率變動等所有電源異常。
相當適合用於調查預期外的設備故障或突然停止的原因。

分析設備電源問題

捕獲整個電源異常情況，包括瞬時中斷，電壓下降和頻率波動，同時記錄趨勢以幫助調查意外的設備故障和突然停止的原因。

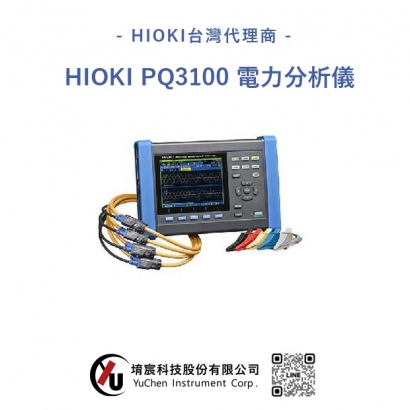

電力分析儀（電力品質分析儀）PQ3100【實際運用】

調查各種電源的實際情況

導入新的電氣設備前，測量放置地點的電壓波形和設備能力，以及諧波的情況。導入設備後，透過再次測量並進行比較，可確認是否受到周邊的影響。

電源故障的預防維護

對電梯的動力部分等同樣位置進行定期測量，可發現故障的預兆。雙重配線或母線排、擁擠的配電櫃等難以進行接線操作的情況，可透過柔性電流勾表安全且輕鬆的進行接線操作。

太陽能發電的負載遮斷測試

太陽能負載遮斷試驗為：發電設備輸出的1/4的負載狀態下遮斷負載確認沒有發生異常後。再依照2/4、3/4、4/4的負載狀態下運轉，階段性的進行試驗。需要一台能記錄發電電壓的過度變化的記錄儀。 在負載遮斷測試中，需要記錄遮斷時的電壓、電流的過渡變化。PQ3100可記錄異常發生時的波形最多11秒(事件前1秒、事件後10秒)。利用游標測量還可進行峰值或持續時間的測量。

電力分析儀（電力品質分析儀）PQ3100【方便上手的功能及數據顯示】

       使用「QUICK SET」快速設置功能，按照提示進行接線、設置、開始記錄

                                           設置步驟(例：三相3線測量)

太陽能發電的負載測試

太陽能負載測試為：將發電設備盡可能地持續運轉並保持定量輸出、定量電壓和定量功率，直到機器各部份的溫度上升到飽和狀態為止。以確認諧波(電壓畸變率或電流畸變率)。此測試需要可以確認諧波的測量儀，HIOKI的電力品質分析儀PQ3100便具備此功能

同時記錄事件波形和趨勢圖

一次測量即可完成所有參數的趨勢記錄。如果檢測出電源異常，則進行事件記錄。記錄間隔期間內的最大/最小/平均值，不遺漏峰值。
例：發生電壓下降事件

事件波形

發生事件時，記錄0.2秒的暫態波形。所有的事件項目可設為並列觸發。記錄下來的資料在測量期間也可在介面上進行確認。





30秒事件波動趨勢

電壓上升、電壓下降、突波電流發生時可同時記錄30秒的1/2有效值波動。可用於調查馬達啟動時的突波電流造成的電壓下降。

需量記錄

可按時間順序記錄功耗。

記錄長度支援長時間記錄

時序資料或事件波形可記錄在SD存儲卡上，有2GB/8GB兩種容量可供選擇。

PQ3100記錄時間舉例(使用2GB SD卡時)

測量資料的匯入

測量場所和測量日期不同的資料，也可分資料夾統一匯入。

快速製作報告功能

可彙整多筆資料的趨勢圖並輸出報告。可運用於重複記錄時的不同日期比較、多個地點資料比較等。

分析資料一覽顯示

詳細顯示事件統計、事件清單、事件圖形等測量資料。可選擇需要的項目進行報告輸出。
