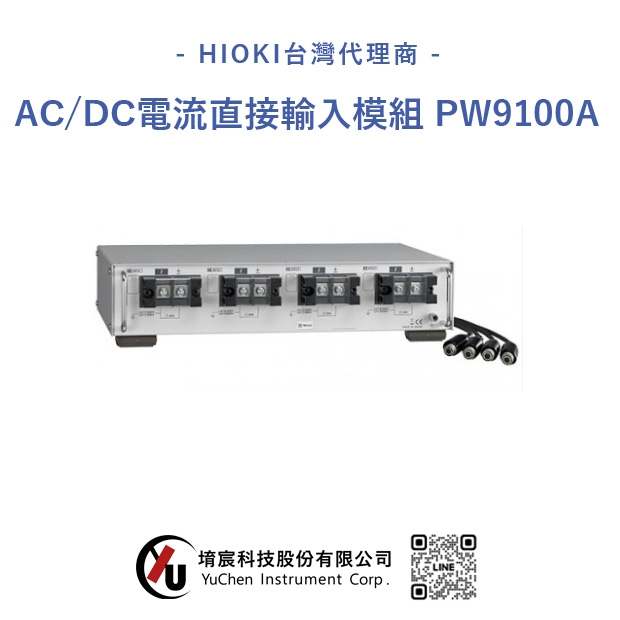

HIOKI AC/DC電流直接輸入模組 PW9100A
DC〜3.5MHz大範圍的頻率帶寬，實現高精度測量的功率分析儀選件
逆變器測量的最佳夥伴
讓寬頻帶和高精度測量更加可靠。
提供可發揮功率分析儀最大潛力的直接輸入連接型電流測試工具。
能簡單更換現有的直接輸入型功率計。
如果使用兩台PW9100A-3（3ch），則可以測量 6ch。
在功率分析儀PW8001上自動識別電流感測器的資訊
PW9100A 中搭載記憶體（I2C-EEPROM）。
內置高精度電流感測器，直接連接即可測量電流。
當連接到功率分析儀 PW8001 時，會自動識別相位校正資料、額定電流、感測器型號和序號。
以前，需要手動輸入相位補償值。而現在能自動識別電流感測器資訊，因此可避免出現設定遺漏或輸入錯誤，實現更準確的功率運算。
AC/DC電流直接輸入模組 PW9100A 產品規格
基本參數(精度保證期間 1年, 調整後精度保證期間 1年)
| 輸入方式 | 絕緣輸入, DCCT輸入方式 |
|---|---|
| 額定一次電流 | AC/DC 50A |
| 輸入通道數 | PW9100A-3: 3通道 PW9100A-4: 4通道 |
| 最大輸入電流 | 60 A (降額範圍內, 20 ms以內的話最大允許±200 A peak (設計值)) |
| 頻率特性 | 振幅: DC〜3.5 MHz, 相位: DC〜1 MHz |
| 振幅/相位精度 | DC (±0.02% rdg. ±0.007% f.s.) 45 Hz < f ≤ 65 Hz (±0.02% rdg. ±0.005% f.s., ±0.1°) 規定到1 MHz |
| 輸出電壓比率 | 2 V/ 50 A |
| 測量端子 | 端子台 (戴安全蓋) M6螺絲 |
| 輸入電阻 | 1.5 mΩ以下 (50 Hz/60 Hz) |
| 輸入容量 | 測量端子-外殼 (2次側)之間 40 pF以下/100 kHz |
| 使用溫溼度範圍 | 溫度 0℃～40℃, 濕度 80% rh以下 (無結露) |
| 電源 | 從PW8001, PW6001, PW3390進行供電 |
| 尺寸・重量 | 430 W × 88 H × 260 Dmm, 線長 0.8 m PW9100A-3: 3.7 kg, PW9100A-4: 4.3 kg |
| 附件 | 使用說明書×1 |
