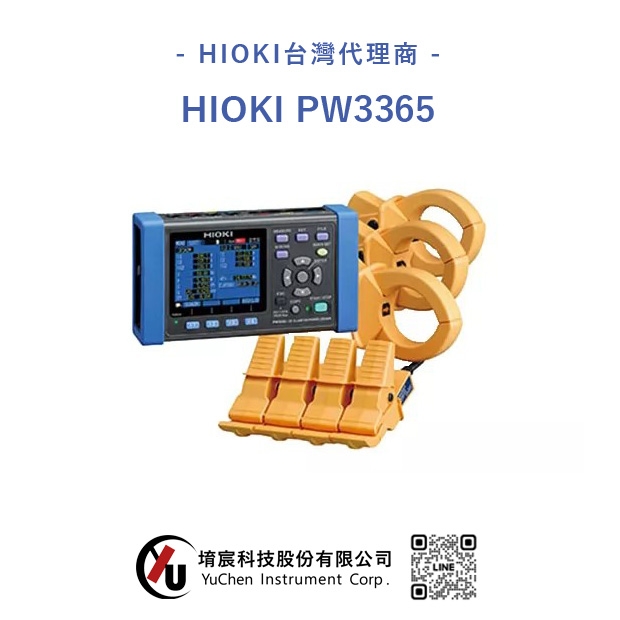

非接觸式勾式功率計（電力計）PW3365產品特徵

「功率計」是透過測量設備和系統的耗電量，以掌握目前電力使用狀況、及持續監控電力使用狀況為目的的測量儀器。

而非接觸式勾式功率計(電力計)PW3365，為世界首創特殊非接觸式測量設計，使測量電壓時，僅夾住被包覆電線即可完成，不須接觸金屬端子，也不需要剝開絕緣層，既可以減少觸電、短路風險，也可以減少測量時所需的準備工作與作業時間。

PW3365曾榮獲2015年《日刊工業新聞》機械設計獎傑出表現獎。
所搭配的非接觸式電壓感測器PW9020榮獲2016年德國設計大獎特別獎。

●工廠、公司辦公室、數據中心等測量耗電量最佳首選儀器。
●體積不占空間，可長時間監測耗電，並將數據傳送至電腦。
●選件搭配豐富，配線複雜的地方也可更換適合的選件來方便測量。

與勾式功率計(電力計)PW3360的規格比較如下(點擊這裡展開)

因應電費調漲、碳盤查，就從測量【耗電】開始！

非接觸式勾式功率計(電力計)PW3365的優點在於：
①世界首創特殊非接觸式電壓測量設計，操作更安全
②機身體積小巧，可直接放置於配電盤中
③可長時間對耗電進行監測
(若為HIOKI純正選件品的SD卡，1分鐘間隔記錄、無諧波保存的情況下，最長保存期限為1年)
④可連接電腦，比較改善前&改善後的功率變化，再進行省電方式的修正
⑤有接線指引功能，在機器設定、安裝上可輕鬆上手
隨時偵測功率還有一個好處，就是在快要超過契約容量之前，可以及時減少用電量，避免電費出乎意料地增加。


【不必太內行，也很好懂】

搭載操作導航功能，接線步驟輕鬆上手

非接觸式勾式功率計（電力計）PW3365的操作導航功能是一個螢幕指南，可引導您從設定到開始測量的步驟。即使您不習慣勾式功率計，也可以輕鬆完成配置並連接儀器以進行三相功率測量。
此外，操作導航除了會提醒您任何接線錯誤，該設備的「接線檢查」功能還可以防止因未檢測到接線錯誤而導致的測量錯誤。





WHM(功率量計)的配線確認功能

在第一次設置功率量計或是替換新的功率量計時，可以透過非接觸式勾式功率計（電力計）PW3365的這項功能進行配線確認。根據電壓大小、電流大小、相位等資訊，判斷為「PASS」或「FAIL」，可同步觀看畫面，簡單連接。






圖表顯示測量值，測量結果一目瞭然

非接觸式勾式功率計（電力計）PW3365可以將測量值轉換為便於管理的圖表並顯示出來。不僅其瞬態的測量值，還能在電量值的推移或時序的圖示顯示中使用游標確認最大/最小/平均值。

【即使是昏暗、配線複雜的配電盤，也很好測】

便攜式功率記錄儀，體積小巧

非接觸式勾式功率計（電力計）PW3365僅540g的輕巧設計，使得其便於攜帶並能夠安裝於狹小的空間中。並且搭載了便於在昏暗環境觀看的彩色液晶螢幕，即使測量環境照明不足，也不影響畫面的確認。



機器在沒有AC電源的地方也可以運作

非接觸式勾式功率計（電力計）PW3365在電池組充滿電後，在沒有連接AC電源的情況下，電池組可連續測量約3小時左右。
*電池組為另售選件





被測端難以被夾取的情況也可適用

若因配線太過擁擠而不好使用勾式電流感測器測量，也以搭配AC柔性電流感測器使用。
* AC柔性電流感測器為另售選件

【其他附加功能，也很好用】

搭配軟體，可在電腦上觀看、分析

GENNECT One SF4000是可從HIOKI官方網站免費下載的軟體，可藉由LAN連接電腦，在電腦上進行時間軸觀看、記錄、操控板、檔案傳送(自動)、檔案取得(手動)或遠端操作。

數據查看軟體SF1001則是可將保存的數據進行時間軸圖表顯示、表格顯示、日報・週報・月報顯示、複製、印刷的付費軟體。例如使用重疊圖表顯示功能，可以將多處測得的功率消耗量統整為一個圖表進行顯示，如此一來就能簡單看出耗電量大的時段和地點。


同時測量洩漏電流，確認是否有漏電情形

若和另售的洩漏電流感測器搭配使用，非接觸式勾式功率計（電力計）PW3365可以在功率測量以外，同時測量洩漏電流1ch。並且，若同時接上3個洩漏電流感測器，便可以作為3ch的洩漏電流LOGGER來使用，同時記錄3通道的洩漏電流。







最多13次的諧波紀錄

非接觸式勾式功率計（電力計）PW3365可針對50Hz/60Hz電源線路的電壓或電流中所含諧波成分，從基波進行最多13次分析。並將各次諧波的有效值和含有率的數值進行清單／圖表顯示，以及總諧波畸變率的顯示。

被測物為帶有屏蔽層的電線電纜時的注意事項

PW3365所使用的電壓感測器PW9020是能偵測出測量對象與感測器電極之間形成耦合電容所產生的電流、藉由控制產生的電壓使得感測器偵測到的電流值為零。

當電流偵測值為零時，電壓產生器所產生的電壓即為測量電壓。

如果沒有電位差，則不會有電流流通，因此無法偵測到電流(電流無法流通)時的電壓就是待測對象的測量電壓。

PW3365的測量原理與計算方式如右圖所示。

測量對象如果帶有金屬屏蔽層(導電性)，便無法符合右圖公式（1）。

C或V的數值不正確，便無法測量出預期的數值。根據其動作原理，C的部分基本上必須由絕緣體組成。

測量對象以及使用方法，請參考使用說明書第11章節。
