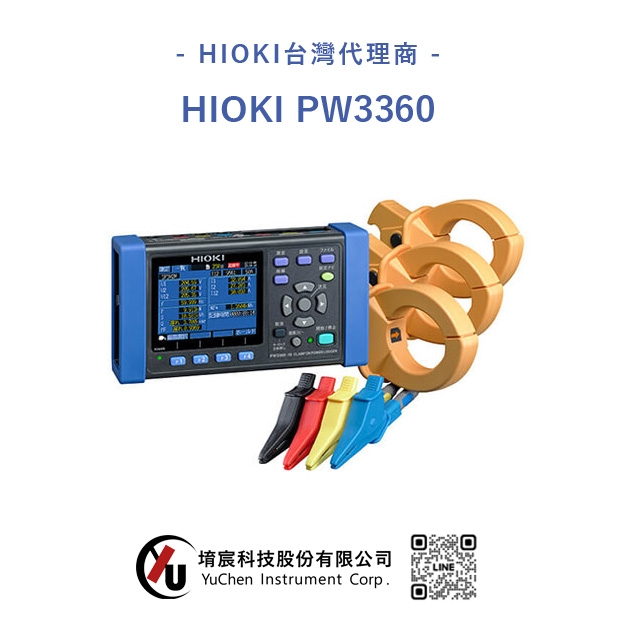

勾式功率計（電力計）PW3360產品特徵

「功率計」是透過測量設備和系統的耗電量，以掌握目前電力使用狀況、及持續監控電力使用狀況為目的的測量儀器。

●工廠、公司辦公室、數據中心等測量耗電量最佳首選儀器。
●體積不占空間，可長時間監測耗電，並將數據傳送至電腦。
●選件搭配豐富，配線複雜的地方也可更換適合的選件來方便測量。



因應電費調漲、碳盤查，就從測量【耗電】開始！

功率計(電力計)PW3360的優點在於：
①機身體積小巧，可直接放置於配電盤中
②可長時間對耗電進行監測
(若為HIOKI純正選件品的SD卡，1分鐘間隔記錄的最長保存期限為1年)
③可連接電腦，比較改善前&改善後的功率變化，再進行省電方式的修正
④有接線指引功能，在機器設定、安裝上可輕鬆上手
隨時偵測功率還有一個好處，就是在快要超過契約容量之前，可以及時減少用電量，避免電費出乎意料地增加。







【不必太內行，也很好懂】



搭載操作導航功能，接線步驟輕鬆上手

勾式功率計（電力計）PW3360的操作導航功能是一個螢幕指南，可引導您從設定到開始測量的步驟。即使您不習慣勾式功率計，也可以輕鬆完成配置並連接儀器以進行三相功率測量。

此外，操作導航除了會提醒您任何接線錯誤，該設備的「接線檢查」功能還可以防止因未檢測到接線錯誤而導致的測量錯誤。




WHM(功率量計)的配線確認功能

在第一次設置功率量計或是替換新的功率量計時，可以透過勾式功率計（電力計）PW3360的這項功能進行配線確認。根據電壓大小、電流大小、相位等資訊，判斷為「PASS」或「FAIL」，可同步觀看畫面，簡單連接。










圖表顯示測量值，測量結果一目瞭然

勾式功率計（電力計）PW3360可以將測量值轉換為便於管理的圖表並顯示出來。不僅其瞬態的測量值，還能在電量值的推移或時序的圖示顯示中使用游標確認最大/最小/平均值。





【即使是昏暗、配線複雜的配電盤，也很好測】



便攜式功率記錄儀，體積小巧

勾式功率計（電力計）PW3360僅550g的輕巧設計，使得其便於攜帶並能夠安裝於狹小的空間中。並且搭載了便於在昏暗環境觀看的彩色液晶螢幕，即使測量環境照明不足，也不影響畫面的確認。





機器在沒有AC電源的地方也可以運作

勾式功率計（電力計）PW3360在電池組充滿電的情況下，沒有連接電源也可連續測量約6小時左右。
也可以透過電源供給適配器來透過測試線纜供給電源(AC100~240V)。
*電池組及電源供應適配器為另售選件





被測端難以被夾取的情況也可適用

如有難以使用鱷魚夾夾住的金屬端子部分，可將電壓線L9438-53的前端部分，替換成磁性轉換頭來檢測電壓。
若因配線太過擁擠而不好使用一般的勾式電流感測器測量，也可以搭配AC柔性電流感測器使用。
*磁性轉換頭、AC柔性電流感測器為另售選件















【其他附加功能，也很好用】

搭配軟體，可在電腦上觀看、分析

GENNECT One SF4000是可從HIOKI官方網站免費下載的軟體，可藉由LAN連接電腦，在電腦上進行時間軸觀看、記錄、操控板、檔案傳送(自動)、檔案取得(手動)或遠端操作。

數據查看軟體SF1001則是可將保存的數據進行時間軸圖表顯示、表格顯示、日報・週報・月報顯示、複製、印刷的付費軟體。例如使用重疊圖表顯示功能，可以將多處測得的功率消耗量統整為一個圖表進行顯示，如此一來就能簡單看出耗電量大的時段和地點。


同時測量洩漏電流，確認是否有漏電情形

若和另售的洩漏電流感測器搭配使用，非接觸式勾式功率計（電力計）PW3365可以在功率測量以外，同時測量洩漏電流1ch。並且，若同時接上3個洩漏電流感測器，便可以作為3ch的洩漏電流LOGGER來使用，同時記錄3通道的洩漏電流。


配有測量諧波功能的機種

型號為「PW3360-21」的限定機種，搭載有諧波測量功能，可量測50Hz/60Hz電源線路的電壓或電流所包含的諧波成分，並分析基波最多到40次。

螢幕中會顯示各次諧波的有效值、含有率、相位角顯示，以及功率相位角的向量顯示。
