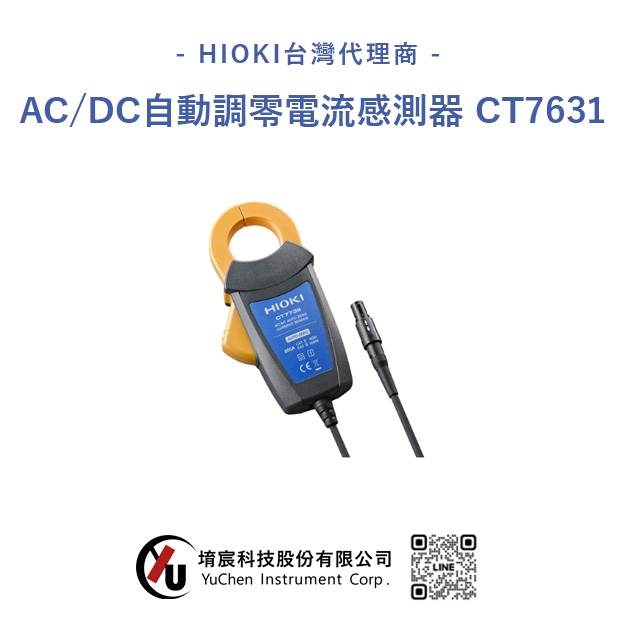

HIOKI AC/DC自動調零電流感測器 CT7631
頻率帶寬DC~10 kHz (-3dB)，最大輸入電流100A
記錄儀等的輸出連接方法
必須與顯示模組CM7290組合使用。加上輸出線以將訊號傳送到數據記錄器或存儲記錄儀，以進行以下類型的輸出：
•直流或交流（高達5 kHz / 10 kHz）的電流波形保持不變（使用WAVE模式進行波形輸出）
•透過將輸入波形轉換為一系列RMS值生成的類比信號（使用RMS模式進行RMS輸出）
•透過檢測當前波形的峰值生成的模擬信號（對於PEAK模式用於峰值輸出）
•透過檢測頻率生成的模擬波形電流波形的波形（使用FREQ模式進行頻率輸出）
廣泛的使用溫度範圍
-25°C至65°C（-13°F至149°F）的工作溫度範圍使您即使在低於冰點的溫度和炎熱的夏季也可以使用感測器。
AC/DC自動調零電流感測器 CT7631 產品規格
基本參數（精度保證期3年，調整後精度保證期3年）
| 額定測量電流 | AC/DC 100 A |
|---|---|
| 最大輸入電流 | 100 A (有頻率降額) |
| 最大峰值 | 150A peak |
| 頻率頻寬 | DC~10 kHz (-3dB) |
| 相位代表精度 | ±1.8 deg. (DC < f ≤ 66 Hz) |
| 輸出率 | 1 mV/A |
| 對地最大額定電壓 | AC/DC 600 V (CAT IV) |
| 可測量導體直徑 | φ 33 mm以下 |
| 輸出連接器 | HIOKI PL14 |
| 體積及重量 | 58W × 132H × 18D mm, 250 g, 線長2.5 m |
| 附件 | 無 |
