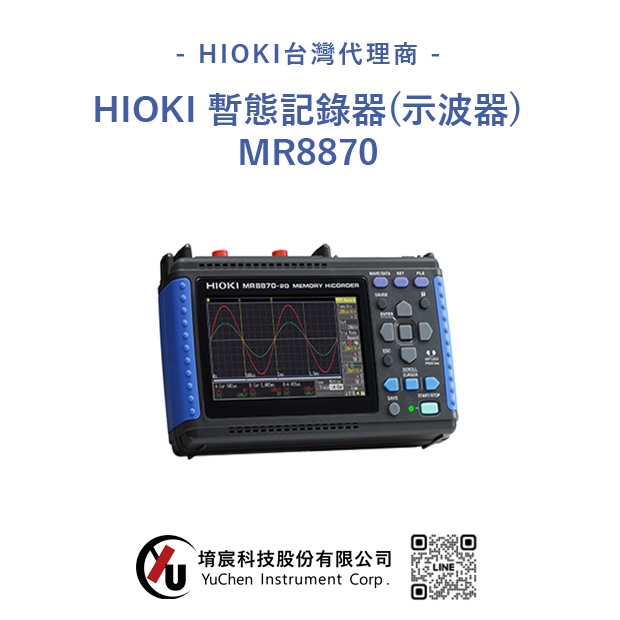

HIOKI MR8870 暫態記錄器（示波器）
和示波器一樣，一台即可觀測波形和記錄真有效值的變化！
記錄電機衝擊電流
與9018-50 鉗形探頭或3283 數字鉗形表配對時，可精確記錄電機通電後的電流波形。使用各種AC / DC電流感測器測量直流波形。
測量CB時序
分析多點邏輯信號和模擬波形之間的關係，以檢測可能影響電源斷路器的時序問題。使用邏輯探頭記錄最多四個通道的繼電器操作，或使用差分探頭P9000進行三相440伏電源線測量，並支持CAT III 600V測量類別。
分析序列控制器問題
當生產和測試線等過程中使用的順序控制器因錯誤或產生警告輸出而停止時，可能的原因包括瞬時交流電源中斷和電壓不足。MR8870非常適合分析此類系統的運行，因為它可以將電源異常作為觸發器記錄為序列繼電器信號，交流電源電路和直流電壓電路的相關性。
MR8870 暫態記錄器（示波器）產品規格
基本參數
| 通道數 | 2個類比頻道＋4個邏輯通道 （類比頻道和主體之間是絕緣的，邏輯GND和主體之間是共通的） |
|---|---|
| 測量量程 （10div滿量程) |
10mV～50V/div，12量程，解析度：量程的1/100 |
| 最大額定電壓 | DC 400V，對地：AC/DC 300V測試等級II |
| 頻率特徵 | DC～50kHz (-3dB) |
| 時間軸 （MEM時） |
100μs～5min/div，20檔量程，時間軸的解析度100point/div，時間軸擴大：×2～×10的3段，壓縮：1/2～1/1,000的9段 |
| 記錄間隔 （真有效值時） |
1ms~1min，16檔設置，採樣週期：200μs固定（交流電壓/電流是1000真有效值資料/s），包絡線模式經常ON※僅記錄每個記錄間隔的最大值和最小值 |
| 測量功能 | MEM記錄（高速記錄），真有效值記錄（50/60Hz/DC專用） |
| 記憶體容量 | 12位×2MW/ch |
| 保存媒體 | CF卡TYPEⅠ卡槽×1，最大到2GB |
| 顯示幕 | 4.3英寸WQVGA-TFT彩色液晶（480×272點） |
| 顯示語言設置 | 中文、日文、英文 |
| 外部介面 | USB：標準USB2.0，系列迷你B介面×1 功能：和電腦連接後將CF卡內的檔案傳輸至電腦內，不能用電腦控制 |
| 記錄輸出 | 沒有列印功能 |
| 電源 | AC適配器Z1005：AC100V～240V(50/60Hz)，30VA（使用AC適配器，通過主機給9780充電時） 電池組9780：3VA，連續使用時間約2h(參考值25℃，同時使用Z1005時優先Z1005)，AC適配器充電時間約為200分(參考值25℃） 外部DC電源：DC10～16V，10VA（連接線請諮詢，配線3m以內） |
| 體積及重量 | 176W×101H×41Dmm，600g (含電池組） |
| 附件 | 使用說明書×1，測量指南×1，測量指南真有效值篇×1，AC適配器Z1005×1，吊帶×1，USB連接線×1，CD-R（8870-21專用軟體處理）×1，保護膜9809×1 |
