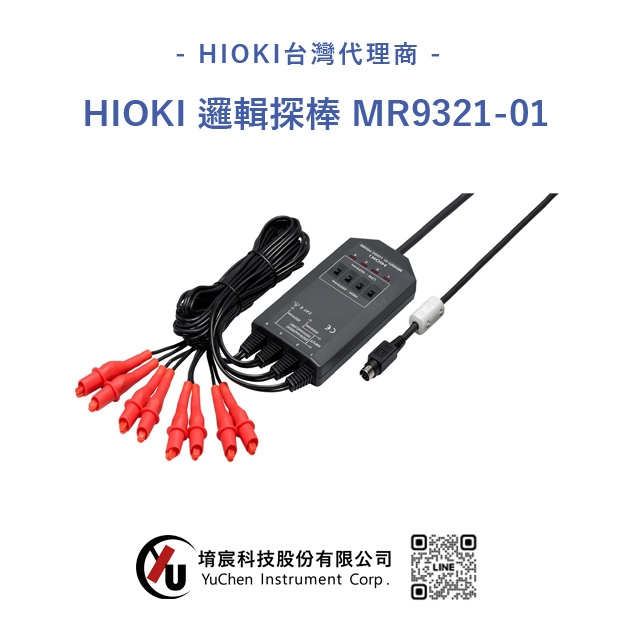

HIOKI MR9321-01 邏輯探棒 產品規格
基本參數
| 功能 | 用High/Low來記錄AC或DC繼電器驅動訊號的檢測器 可作為電源線的停電檢測器來使用 |
|---|---|
| 輸入部分 | 4ch (主機間, 通道間絕緣), HIGH/LOW量程切換 輸入電阻: 100kΩ以上 (HIGH量程), 30kΩ以上 (LOW量程) |
| 輸出(H)檢測 | AC170〜250 V, ±DC (70〜250) V (HIGH量程) AC60〜150 V, ±DC (20〜150) V (LOW量程) |
| 輸出(L)檢測 | AC0〜30 V, ±DC (0〜43) V (HIGH量程) AC0〜10 V, ±DC (0〜15) V (LOW量程) |
| 響應時間 | 上升沿1ms以下, 下降沿3ms以下 (HIGH量程為DC200 V, LOW量程為DC100 V時) |
| 最大輸入電壓 | 250 Vrms (HIGH量程), 150 Vrms (LOW量程), (可施加於輸入端子間不會造成損壞的上限電壓) |
| 尺寸・重量 | 62W × 128H × 20D mm, MR9321-01: 300 g, MR9321: 320 g 線長: 主機間1.5 m, 輸入部分1 m |
| 附件 | 攜帶包 ×1, 使用說明書 ×1 |
