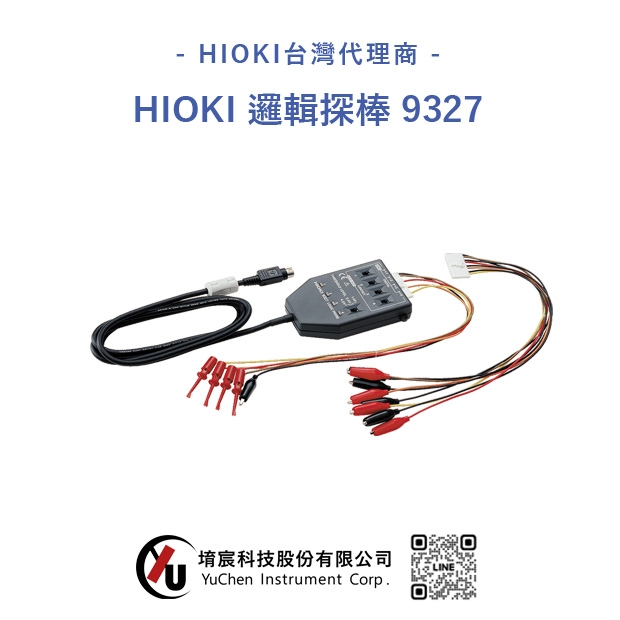

HIOKI 9327 邏輯探棒 產品規格
基本參數
| 功能 | 用High/Low來記錄電壓訊號或繼電器的接點訊號的檢測器 |
|---|---|
| 輸入部分 | 4ch (主機間,通道間GND共通), 數位/接觸輸入切換 (接觸輸入可檢測集電極開路訊號) 輸入電阻： 1 MΩ (數位輸入: 0 to +5 V時) 500 kΩ以上 (數位輸入: +5 to +50 V時) 上拉電阻： 2 kΩ (接觸輸入： 內部+5 V時上拉) |
| 數位輸入 閾值 | 1.4 V/ 2.5 V/ 4.0 V |
| 接觸輸入 檢測電阻值 | 1.4 V： 1.5 kΩ以上 (開路), 500 Ω以下 (短路) 2.5 V： 3.5 kΩ以上 (開路), 1.5 kΩ以下 (短路) 4.0 V： 25 kΩ以上 (開路), 8 kΩ以下 (短路) |
| 可響應脈衝幅 | 100 ns以上 |
| 最大輸入電壓 | 0〜+DC50 V (可施加於輸入端子間也不會造成損壞的上限電押) |
| 尺寸・重量 | 62W × 94H × 20D mm, 150 g 線長: 主機間1.5 m, 輸入線線長300 mm |
| 附件 | IC夾測試線×1, 鱷魚夾測試線 ×1, 攜帶盒 ×1, 使用說明書 ×1 |
