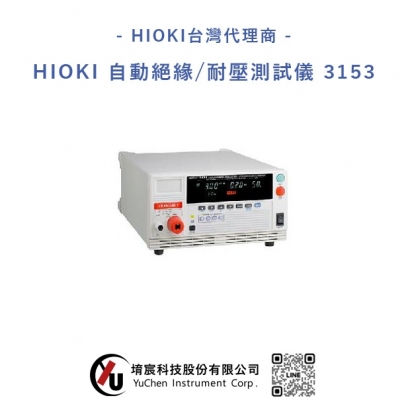

自動絕緣/耐壓測試儀 3153

自動絕緣/耐壓測試儀 3153

可編程測試,全遠程控制自動絕緣耐壓測試儀

- 可進行絕緣測試(DC 50〜1200 V)/耐壓測試(AC/DC),並且可進行可編程測試
測試類型、測試點(50步驟)、測量設定可編程至32個文件
- 透過選配的掃描器,可自動進行多點測試
- 採用PWM方式,能產生不依賴於電源電壓的精確測試電壓
- 耐壓測試的施加電壓可透過斜坡定時功能任意時間上升/下降
詳細介紹

 自動絕緣/耐壓測試儀 3153

可進行絕緣測試(DC 50〜1200 V)/耐壓測試(AC/DC),並且可進行可編程測試

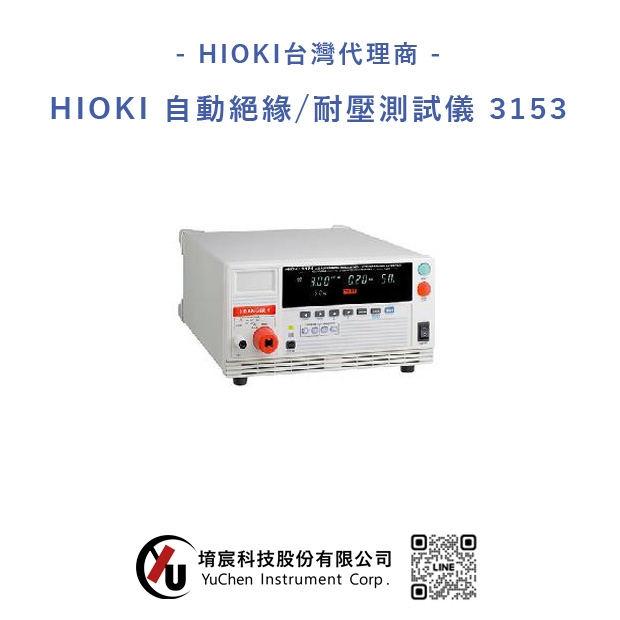

HIOKI 自動絕緣/耐壓測試儀 3153

全功能 絕緣耐壓測試儀

具備耐壓測試與絕緣電阻測試所需的所有功能的全功能測試儀。

  • 完全遠端控制
  • AC耐壓測試 最大5kV
  • DC耐壓測試 最大5kV
  • 絕緣電阻測試 最大1200V
  • 變壓器容量 500VA

最大變壓器容量的複合測試器

在AC/DC耐壓與絕緣測試一體化的型號中,實現了最大500VA的變壓器容量。

  • 耐壓測試:AC 5kV, 100mA
  • 耐壓測試:DC 5kV, 10mA
  • 絕緣電阻測試:DC 50V 〜 1200V,〜9999MΩ,基本準確度±4%rdg.

完善的計時功能

隨著測試的詳細程度增加,提供了三種需要精細設定的計時選項(適用於3153、3174型號)。

  • 耐壓測試的電壓升降計時器設定
  • 絕緣測試的延遲計時器設定
  • 測試時間倒數計時與經過時間顯示

完全遠端控制的自動測試儀

標準配備 GP-IB 和 RS-232C 接口(GP-IB 對應機型 WT-8752, 8753)

可以進行電壓、電流、電阻閾值、計時器等所有設置的設定。
此外,由於內部記憶體可以存儲32個文件(每個文件50步驟),因此僅靠PLC即可輕鬆構建全自動化系統。

不受商用電源影響的穩定測試電壓輸出

HIOKI的耐電壓測試器透過零點投入開關設計,能穩定施加電壓並防止被測設備的損壞。
然而,低價型號可能會因商用電源影響而使輸出波形產生畸變,因此在選擇時需要特別注意。
3153型號的AC/DC電壓輸出均採用PWM切換方式,能生成不受電源電壓變動或畸變影響的精確且穩定的測試電壓。




 自動絕緣/耐壓測試儀 3153 產品規格

參數
【耐壓實驗】(精度保證1年)

輸出電壓AC/DC AC0.2~5.00kV,500VA(額定30分鐘)/DC0.2~5.00kV,50VA(連續)
電壓設置方式 數位設置(設置解析度:0.01kV)
AC波形/頻率 正弦波(無負載時畸變率在5%以下),可以在50/60Hz切換
電流測量範圍 0.01 mA〜100.0 mA/有效值顯示(數位)
測量量程 10mA,解析度:0.01mA / 100mA,解析度:0.1mA
電壓計 數位精度:±1.5%f.s.(JIS 1.5級,f.s.=5.00kV)(有效值顯示)
判定方式 視窗比較方式(數位設定)

【絕緣電阻試驗】

額定電壓 DC50~1200V(1V步進的話可任意設置)
額定測試電流 1mA,短路電流:200mA以下
測試範圍/精度 0.10 ~9999 MΩ, 4檔量程, ±4 % rdg. (代表值 0.5 MΩ~1000 MΩ時)
判定方式 視窗比較方式(數位設定)

【計時器】 *實際試驗時會因為負載的不同而導致計時器設定時間的不同

設置範圍 0.3~999 s
Ramp/Delay 測試電壓Ramp up、down,絕緣電阻試驗延遲:0.1~99.9s

 【其他】

功能 最多可對32個檔進行50步進的實驗設置的程式設計
各保存10組耐壓/絕緣的試驗內容,保持,蜂鳴器
監測功能 輸出電壓、檢測電流/測試電阻,監測週期:2次/s以上
電源 AC100~240V(50/60Hz),1000VA max.
體積/重量 320W×155H×480D mm,18kg
附件 9615高壓測試線(高壓線和回路,各1),電源線×1,使用說明書×1,備用保險絲×1
