洩漏電流測試儀 ST5540

洩漏電流測試儀 ST5540

電氣安全中需要的洩漏電流測量(用於醫用電氣設備和一般電子設備)

- 符合IEC6060-1:3rd
- ST5540可用於醫用電氣設備/一般電子設備,符合JIS/IEC/UL標準
- 具備不斷電極性切換功能,大幅縮短接觸時間
- 額定電流最大20A,適合新標準的產品
- 對話框形式,操作簡單的觸控螢幕
- 帶通訊功能和外部I/O,可用於生產線的自動檢查

*測量醫用電氣設備的洩漏電流時,請務必使用絕緣變壓器。ST5540不帶絕緣變壓器。醫用電氣設備測量時在升壓型絕緣變壓器中請將額定電源電壓的110%作為被測設備的電源。*
詳細介紹

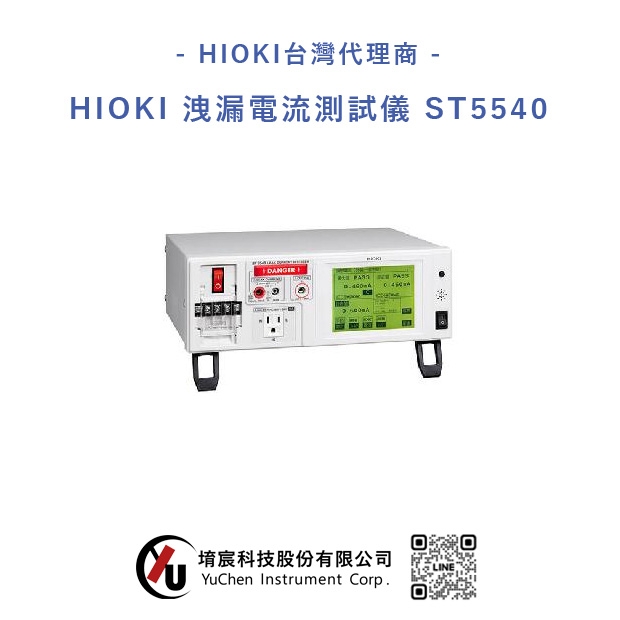

HIOKI 洩漏電流測試儀 ST5540

額定電流最大20A,具備不斷電極性切換功能,大幅縮短接觸時間


[Demo] Measuring a medical device leakage current with HIOKI ST5540



洩漏電流測量——電氣安全必不可少的

除了必須符合 IEC 60601-1:2005(第 3 版)之外,ST5540 還同時符合 JIS T0601-1:2012。
ST5540系列具有精進的測量方法,並且得益於其不間斷的極性切換功能而大大縮短了周期時間。可支持高達20A的額定電流,使其與按新標準製造的產品一起使用時能完美適應。



醫療電氣設備的洩漏電流測試

為了避免觸電危險,電氣設備使用的電源設備與可能接觸人體的部分隔離。但是,不可能獲得無限大的絕緣電阻,終究還是會存在一些洩漏電流,並且其洩漏量會隨著時間的推移而變化。洩漏電流測試儀 ST5540 /ST5541提供了一種易於操作的解決方案,用於測量電氣設備中的洩漏電流,使其非常適用於從生產線到設備維護和檢查的各種應用。

與3157-01結合使用,符合JIS T 1022:2006:醫院和診所醫療用房電氣設備的安全要求

將ST5540與Hioki 3157-01交流接地電阻測試儀結合使用以進行洩漏電流和安全導體的測試。

以下是電氣設備所有安全檢查的關鍵部分:
•洩漏電流測試:使用ST5540和ST5541進行測量。
•安全導體測試(也稱為接地線電阻測試或接地導體測試):使用3157進行測量。
3157也可用於根據JIS T 1022:2006醫院電氣設備安全標准進行測量。

3157-01 交流接地電阻測試儀

HIOKI 洩漏電流測試儀 ST5540



HIOKI 洩漏電流測試儀 ST5540

基本參數

測量方式 通過測量人體類比阻抗間的電壓下降顯示和計算電流值
真有效值測量,測量部分是和主機接地絕緣
測量模式 洩漏電流測量、電壓測量、保護導體電流測量
對應標準 醫用電氣設備:IEC60601-1(1988)A2:1995,(2005,3rd),JIS T0601-1:1999,2012
電氣用品安全法
接觸電流和保護導體電流的測量:IEC 60990(1999)
測量/控制/研究室的電氣裝置:IEC 61010-1(2001)
資訊技術設備:IEC60950-1(2005)
家庭用/類似電氣設備:IEC 60335-1(2001)+A1:2004+A2:2006
音訊/視頻/類似設備:IEC 60065(2001)+1:2005
Personnel Protection Systems for EV:UL 2231-1(2002),UL-2231-2(2002)
UL用:UL1492(1996)
測量/控制/研究室的電氣裝置,潮濕狀態下的電流測量電路:IEC 61010-1(2001)
洩漏電流測量部分 接地洩漏電流,接觸電流3種,患者洩漏電流7種,患者測量電流,合計患者洩漏電流4種,任意電流測量,外殼洩漏電流3種
測試電流 DC、AC(真有效值,0.1Hz~1MHz),AC+DC(真有效值,0.1Hz~1MHz),AC峰值(15Hz~1MHz)
測量量程 DC、AC、AC+DC時:50μA/500μA/5mA/50mA
AC峰值時:500μA/1mA/10mA/75mA
測量精度
(電流測量)
DC測量:± 2.0 % rdg. ± 6 dgt.(代表值)
AC/AC+DC測量:± 2.0 % rdg. ± 6 dgt. (15 Hz~100 kHz, 代表值)
AC峰值測量:± 2.0 % rdg. ± 6 dgt. (15 Hz~10 kHz, 代表值)
介面 外部I/O,醫療設備用繼電器輸出,USB1.1(通訊),RS-232C
各種功能 外加110%電壓,自動試驗,存儲最多100台的資料,時鐘,資料備份,列印輸出(選件)等
主機用電源 AC100V/120V/220V/240V(訂貨時請指定),50/60Hz,額定功率30VA
被測物用電源輸入 AC100~240V,50/60Hz,端子板的額定電流輸入:20A
被測物用電源輸出 端子板的輸出:20A,插座的輸出:15A
體積和重量 320W×110H×253Dmm,4.5kg
附件 測試線L2200(ST5540用,紅×2/黑×1)1套,面接觸探頭9195×1,測試線用備用保險絲×1,使用說明書×1,電源線×3,CD×1
