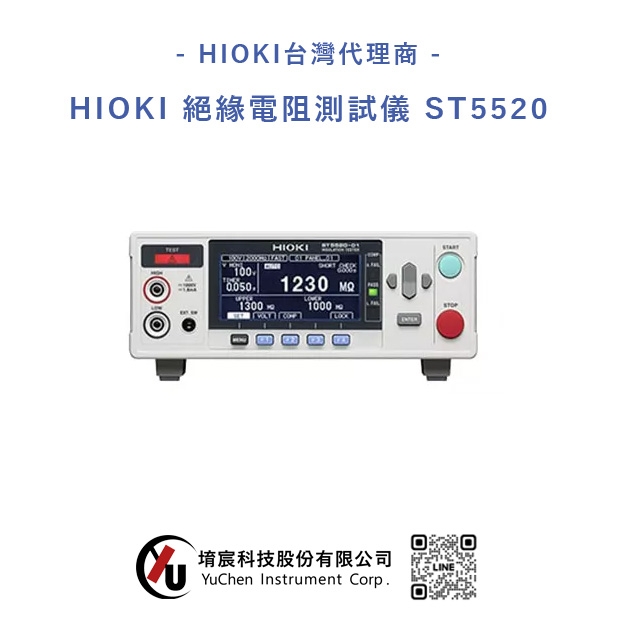

HIOKI 絕緣電阻測試儀 ST5520
最快50ms的高速判斷，實現了「高速」絕緣電阻檢查
業界最快的測試速度
絕緣電阻測試儀ST5520提供了業界最快的絕緣電阻測試，是一款滿足了生產線上快節奏要求的產品。
在50ms內快速評估
測試僅需50ms即可完成。這是業界最快的速度。與本公司以往機型相比速度提高了近 700ms。（※波形為 9MΩ、10pF 被測物的檢查結果。）
高速自動放電功能
檢查後的放電時間與以往機型相比大幅縮短。 同一條件下進行比較，也能實現 990ms 的工時改善。
防止由於接觸不良而導致的錯誤
接觸檢查功能使您可以在測試之前檢查與被測設備的接觸是否正確。
這樣可確保不會在未正確接觸的情況下進行電阻測試而導致評估錯誤。
有兩種方法：4線接觸檢查和比較器接觸檢查。
透過微短路檢測查提高檢查品質
透過低電壓檢查準確找出如微短路這類因高壓導致燒損設備的不良現象。
觸手可及的安全，便捷操作
使用可選的開關式探頭9299，可以在握住探頭的同時操作ST5520。
HIOKI 絕緣電阻測試儀 ST5520 產品規格
基本參數
| 測試項目 | 絕緣電阻（直流電壓施加方式） |
|---|---|
| 測試電壓/測量量程 （手動/自動） |
25 V ≦ V < 100 V (2.000/20.00/200.0 MΩ), 100 V ≦ V < 500 V (2.000/20.00/200.0/2000 MΩ), 500 V ≦ V ≦ 1000 V (2.000/20.00/200.0/4000/9990 MΩ) |
| 基本精度 | ±2 % rdg. ±5 dgt. 25 V ≦ V < 100 V [0～20 MΩ], 100 V ≦ V < 500 V [0～20 MΩ], 500 V ≦ V ≦ 1000 V [0～200 MΩ] |
| 測試速度 | FAST：30ms/次，SLOW：500ms/次（切換） |
| 顯示幕 | LCD (壽命100,000小時),背光燈4階段 |
| 存儲功能 | 保存內容：額定測量電壓、比較器上下限值、測試模式、判定時蜂鳴音、測試時間、回應時間、電阻量程、測量速度 存儲數：最多10組（可保存/讀取） |
| 測試模式 | 連續模式、PASS STOP模式、FAIL STOP模式、強制結束時判定模式（切換） |
| 比較設置 | UPPER_FAIL：測量值≧上限值 PASS： 上限值＞測量值＞下限值 LOWER_FAIL：測量值≦下限值 |
| 判定處理 | 蜂鳴音、PASS/U.FAIL/L.FAIL 的LED 燈亮，UL_FAIL時U.FAIL/L.FAIL同時燈亮，EXT. I/O 輸出、通過RS-232C獲取判定結果 |
| 試驗時間計時器 | 0.045 s ～ 999.999 s（0.001 s 解析度），從施加電壓到判定合格與否的時間 |
| 回應時間計時器 | 試驗開始後，禁止按照0.005 s ～ 999.999 s（0.001 s 解析度）設置比較器判定動作的時間 |
| 模擬輸出 | DC +4 V f.s. |
| 介面 | RS-232C（標配），外部I/O（外部控制器用輸入，判定結果輸出），BCD輸出（僅限ST5520-01） |
| 電源 | AC100 V ～ 240 V，50/60Hz，最大25VA |
| 體積及重量 | 215W×80H×166Dmm，1.1kg |
| 附件 | 使用說明書×1、電源線×1、EXT.I/O連接器×1、連接器蓋×1 |
