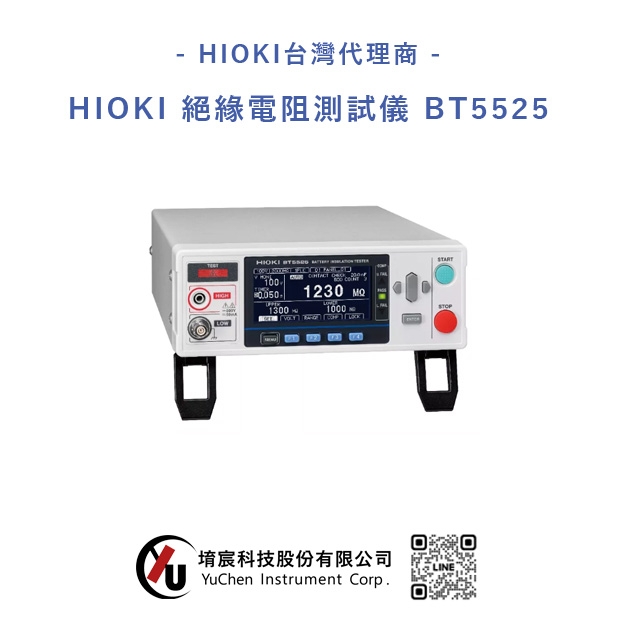

HIOKI 絕緣電阻測試儀 BT5525
適用於電池生產線，即使在干擾環境下也能穩定測試
防止會引起火災事故的潛在不良電池流出
適用於電池生產線的新產品「絕緣電阻測試儀BT5525」功能介紹影片。
針對監控微小電壓和電流、可檢測出生產工序中混入的汙染物之BDD功能、可輕鬆觀看波形的PC應用，示範實際測量並解說。
檢測出汙染造成的微小絕緣故障（BDD功能）
BDD 功能（Break Down Detect），是可在電解液充填之前的電池電芯狀態中，便檢測出汙染（金屬異物混入）造成之微小絕緣故障的獨有檢查功能。於生產工序早期階段即發現、剔除不良品的話，可有效預防出貨後才發生發熱，導致火災事故或故障等風險。排除這些潛在的故障原因，生產不易劣化、性能優良的電池以節省成本。
在干擾環境下也能穩定進行絕緣電阻測量
投入多年開發絕緣電阻測試儀的測量技術和設計方法，大幅降低了外部干擾的影響。無偏差的穩定絕緣電阻測量，實現了能檢測出由汙染引起的內部短路之檢查品質。
防止因誤判斷而導致的複測
測量測試端子間的電容量（寄生電容、被測物的電容），搭載了可以判斷檢測物件是否接觸正確的接觸檢查功能。防止將不良品誤判斷成合格良品。
適用於電池電解液注液前的絕緣電阻測試
BT5525 為電芯注入電解液前檢查電極間絕緣的測量儀器。測試電壓最高可達500 V。滿足測試條件時，也可用於模組或出貨前電極與外殼間的絕緣檢查。
充電電流Max. 50 mA縮短生產節拍時間
BT5525以最高50 mA將測試對象高速充電、40 mA高速釋放殘餘電荷。透過大幅提升充放電性能，充電速度比過往快*約25倍、放電速度快約4倍。可縮短面向大容量化的電池絕緣電阻測試時間。
*和本公司絕緣電阻測試儀ST5520比較
易於嵌入系統的小型形狀
在產品設計上投入了多年的知識累積，實現了高性能的小型化。在構築檢查系統時組裝本儀器，可以縮減裝置本身的尺寸。透過導入較輕型的檢查系統裝置，有效活用有限的生產空間。
以合適的規格降低成本
嚴選並專用化絕緣電阻測試中必要的功能及性能，實現了易於導入的合理價格。可透過使用專用的PC應用軟體顯示絕緣電阻測試中電壓、電流的變動。測試電壓可輸出高達500V。滿足了從EV上搭載的大型電池電芯到小型電池電芯的絕緣電阻測試條件。
可分析波形的PC應用軟體
可使用免費的PC應用軟體確認電壓和電流的變動情況。波形的確認有助於分析試驗結果，和確定生產線上設定的判斷標準值。由於可以 CSV格式輸出，也可於Excel等軟體確認波形。
HIOKI 絕緣電阻測試儀 BT5525 產品規格
精度保證期間 1年
| 主要功能 | 絕緣電阻測試 BDD（Break Down Detect）功能 接觸檢查功能 |
|---|---|
| 輸出參數 | 輸出電壓：25 V ～ 500 V設置解析度 1 V 充電電流（電流限制功能）：50 µA～50 mA※1※2※3， 最小設置解析度 10 µA 短路電流：60 mA以下 放電電流：40 mA以上 ※1：電流限制設置為5.1 mA以上、連接約50 µF以上的電容性負載時，可能會由於輸出發生部分的限制而導致無法測量的情況。 ※2：電流限制設置在5.1mA以上、測量開始後200ms輸出電壓不超過20V時，會強制結束測量。強制結束的1s後可再次測量。 ※3：電流限制值設置為5.1 mA～50.0 mA、輸出電壓達到設置電壓後，電流會限制為5 mA。 |
| 測量部分參數 | 電阻值顯示範圍：0.050 MΩ～9999 MΩ 電阻測量量程：2 MΩ， 20 MΩ， 200 MΩ， 2000 MΩ， AUTO |
| 基本精度 | ±1.5％ rdg.±2 dgt. 25 V ≦ V ＜ 100 V [0.05 MΩ 〜 2 MΩ]， 100 V ≦ V ≦ 500 V [0.2 MΩ 〜 20 MΩ] |
| 時間參數 | 測試時間：0.050 s～999.999 s， OFF 比較器延遲：0.001 s～999.999 s， AUTO 顯示更新速度：1 PLC 採樣時間：1 PLC～100 PLC |
| 存儲功能 | 面板保存功能：最多可保存 15項測試條件 測量值存儲功能：内部存儲最多保存999筆測量值 |
| 判斷功能 | 測試模式：連續測試， PASS STOP， FAIL STOP 比較功能： UPPER_FAIL 測量值> 上限值 PASS 上限值 ≧ 測量值 ≧ 下限值 LOWER_FAIL 測量值< 下限值 |
| 功能一覧 | BDD（Break Down Detect）功能：微小故障/汙染檢測功能 接觸檢查功能：2端子電容量測量方式 自動數據輸出功能：測試結束後透過通訊介面自動顯示測量結果 控制指令功能：畫面顯示收、發指令 外部I/O監控功能：畫面顯示輸出訊號的ON/OFF和輸入訊號的狀態 類比輸出功能：測量值從DC 0～4 V轉換輸出 |
| 接口 | USB， LAN， RS-232C， EXT. I/O |
| 電源電壓 | AC 100 V ～ 240 V |
| 消耗功率 | 約20 VA※4 ※4：電源條件為：電源電壓220 V、電源頻率50 Hz/60 Hz、測試電壓200 V、電流限制值2 mA、負載（電阻1 GΩ和電容0.1 µF並聯連接狀態）。 |
| 最大額定功率 | 100 VA |
| 尺寸・重量 | 215W × 80H × 306.5 D mm， 2.8 kg |
| 附件 | 電源線 ×1， EXT. I/O 用公接頭 ×1， EXT. I/O 用插頭蓋 ×1， EXT. I/O 用互鎖解除夾具 ×1，參考指南 ×1 |
