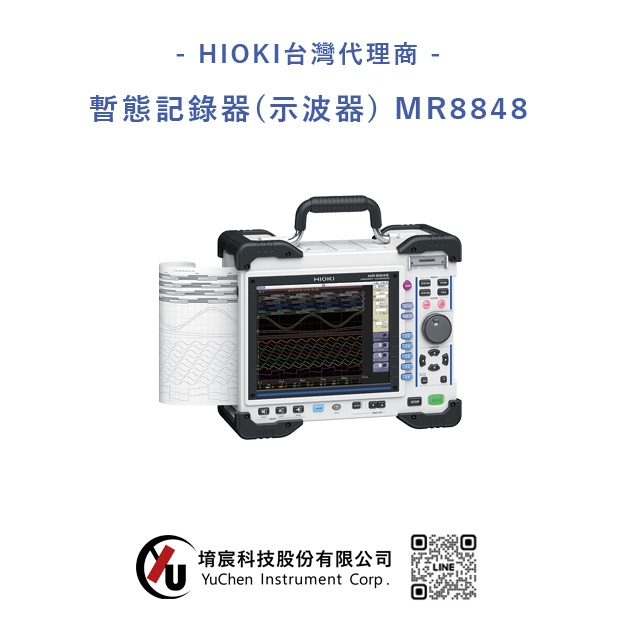

HIOKI 暫態記錄器(示波器) MR8848
產品簡介
暫態記錄器(示波器)MR8848突破以往示波器僅能在實驗室操作的限制，本產品可直接帶到發電廠、鐵道、設備工廠等作業現場，直接記錄現場過渡現象堅固的記錄器。
通過嚴苛條件下的掉落測試與振動測試，牢固的外殼設計，可以安心的
可捕捉變頻器的電壓、電流波形的超高取樣速度，並能將所有數據保存於主機的大容量記憶體。並能透過多通道測量，確認複數訊號之間的相關關係，不漏掉任何一個重要的波形。
模組自由搭配(最大類比 32 ch或邏輯64 ch)
為對應各使用者的需求，配有17種測量模組，一台MR8848可以同時安裝8個模組，能讓用戶依照自身測量需求購買模組，針對產線現場多樣的需求，實現使用一台儀器即可測量全部所需的參數。
可使用模組一覽請參考下方:模組一覽
適用場景：發電所、變電廠、數據中心、鐵路工程等大型基礎設施。
適用於評價測試、故障排除
實際應用案例
電力設備、數據中心的UPS、鐵道等基礎設施，都需要長時間、穩定且無錯誤地運作。為保證基礎設施的穩定運作，就需要使用暫態記錄器(示波器)進行高精度的測量。
應用場景:
數據中心的UPS運作狀況測試
水力發電廠的負載遮斷測試
變電所的高壓遮斷器動作狀況測試
安全且高信賴性的測量
不同的電力系統(例如:動力線與訊號線)同時測量的時候，若出現短路就會導致相當大的危險。
但本產品的各測量通道間絕緣，所以在不同迴路間測量也不用擔心因電位差導致短路而造成風險。
多種物理現象的分析
可以同時記錄多種物理現象，並分析各訊號之間的關係性。
除了電壓測量可以對應勾式感測器的電流測量、壓力感測器等多種訊號，實現多種訊號數據的取得。
關於MR8848可搭配的模組請參考下方可用模組一覽。
可用模組一覽(點擊展開)
MR8848能夠使用共17種模組。
- 類比模組8966
- 4CH類比模組U8975
- 4CH 類比模組 U8978
- 高解析度模組 8968
- DC/RMS模組 8972
- 高壓模組 U8974
- DVM模組 MR8990
- 3CH 電流模組U8977
- 電流模組 8971
- 溫度模組 8967
- 應變模組 U8969
- 頻率模組 8970
- 電荷模組 U8979
- 邏輯模組 8973
- 任意波形產生模組 U8793 (輸出模組)
- 波形產生模組 MR8790 (輸出模組)
- 脈衝產生模組 MR8791 (輸出模組)
各模組的詳細請參考「產品選件－輸入模組、輸出模組」或是「資料下載－產品型錄、參數資料(PDF下載)」。
堅固的外殼
為了降低掉落或撞擊造成的故障，採用高耐久性的外殼設計，並在儀器四個角落安裝保護殼。
數據即時保存與大容量記憶體
(另售選件MR9001-01、U8334)
使用即時保存功能 MR9001-01，將數據儲存至 1TB 大容量的內建儲存裝置 U8334，可實現長時間的波形記錄。
例如在鐵道車輛的測量應用中，即使以 10 μs/S 的取樣率，也能持續記錄超過 1 小時、超過 10 項以上的參數。
印刷模組
(另售選件 列印模組U8351)
防止數據竄改或是現場測量中可以使用印刷模組將波形印
刷出來。選件的預設印刷使用A4尺寸進行記錄波形印刷。
MR8848 暫態記錄器（示波器）產品規格
基本規格(精度保證期間1年)
| 測量功能 | 記憶(高速記錄)、記錄 (實際時間記錄)、X–Y記錄、FFT |
|---|---|
| 最大通道數 | 類比16 ch＋邏輯16 ch 類比32 ch＋邏輯16 ch（U8975或U8978 ×8 安裝時） 類比10 ch＋邏輯64 ch（主機邏輯+8973×3 安裝時） 類比20 ch＋邏輯64 ch （U8975或U8978 ×5 + 主機邏輯+8973×3 安裝時） |
| 模組數 | 最多8個模組 制限事項： ・電流模組 8971 最多4模組 ・邏輯模組8973 最多3模組 ・3CH電流模組U8977 最多3模組 |
| 主機邏輯通道數 | 16 (邏輯探棒輸入轉接頭與主機共地) ※DVM模組 MR8990安裝於模組1、2時無法使用主機邏輯 ※使用主機邏輯時地限制事項(開啟邏輯測量時) ・模組1、2安裝的模組的測量解析度為12Bit ・模組1、2安裝的頻率模組將會無法使用 |
| 最高取樣速度 | 20 MS/s (全通道同時) (類比模組 8966 使用時) 外部取樣 (10 MS/s) |
| 記憶體容量 | 總共512 MW (無法增加) 256 MW/ch (類比 2ch時) 〜 16 MW/ch (類比 32ch時) |
| 電源 | AC 100 V〜240 V, 50 Hz/60 Hz, DC 10 V〜28 V (DC電源模組 9784使用時) |
| 最大額定功率 | 130 VA (列印模組 U8351 使用時: 220 VA) |
| 外部介面 | LAN, USB, 外部控制端子 |
| 外部記憶體 | SD卡插槽、內置驅動(工廠出貨選件1TB)、USB存儲 |
| 印刷紀錄 | 安裝列印模組 U8351 (工廠出貨選件)時 感熱記錄方式、使用記錄紙： 記錄紙9231 記錄速度: 50 mm/s |
| 其他功能 | 觸發、數值演算、波形演算、記憶體分割、游標測量、監控、位置顯示(VIEW)、波形判斷、波形發生 |
| 外觀、尺寸 | 約351(W) × 261(H) × 140(D) mm (不含突起物) 約365(W) × 307(H) × 160(D) mm (包含突起物) 約6.9 kg (僅主機) 約7.4 kg (列印模組 U8351 安裝時) |
| 配件 | 快速開始指南×1， 使用上的注意 ×1， 輸入線標籤 ×1， 電源線 ×1（列印模組 U8351 安裝時：記錄紙 9231 ×1， 紙捲配件×1） |
