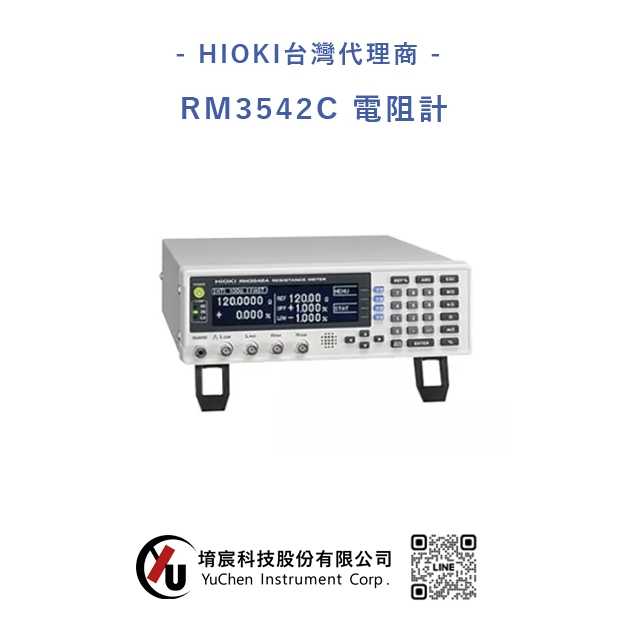

HIOKI 電阻計 RM3542C
強化自動化與品質，實現新世代的生產檢查
RM3542C是適用於貼片電阻器/貼片鐵氧體磁珠等量產產線檢查自動化的直流電阻計。使用△ R 比較工程前後的變化率，使用BIN(最多7個區間)即時確認良否、分級。支援分流電阻測量使低電阻的分級高速化。實現更高精度與高效率的檢查，並透過低壓力測量與接觸狀態的監控確保信賴性，量程構成的最佳化與取樣設計實現更加穩定的量產檢查環境。
三個新功能，提升檢查品質
跳線電阻測量支援功能：適用於高速電阻檢查
跳線電阻(零歐姆)等100mΩ以下的檢查，跳過需要時間的高精度量程。
代表時間可以減少約76%。
BIN功能：選別、分級自動化（僅RM3542C-3)
將複數判斷標準分為0~6個分疾病區分。適用於需要不僅僅只判斷良否，也需要進行分級的產線量產檢查。
△ R功能：透過工程間比較，執行更加嚴格的品質檢查（僅RM3542C-3)
在兩個製程中系統可比較兩台測量儀器的測量結果。再要求高信賴性的貼片電阻檢查中，不僅需要確認額定電壓施加前後的電阻值是否落在規定範圍內，也必須確保變化率（差分）在允許範圍中。ΔR功能，可以自動比較兩台儀器間的測量結果，若差距超過閾值則判定為不合格。節省手動交叉確認的時間，提升檢查系統的信賴性且降低系統負載。
量產現場證實的信賴性
節拍時間與重現性兼具的積分時間與量程設計
各量程可以各自設定積分時間。AST 0.9ms(最快)~SLOW的高精度最佳化。
加入3Ω/300Ω等中間量程，可改善S/N與減少偏移(波動)。
並且採用浮動式量測結構，在產線等多雜訊的環境下也能穩定測量。
低壓力檢測：電壓限制≦5 V 十接觸改善H/L交互限制突波電流
將壓力來源的施加電流限制在≦5 V以下。透過在H/L端交互施加接觸改善電流，調整電極表面的電廠，抑制突波電流的峰值。0201尺寸等特性變化大的極小零件也能無壓測試。
動作條件：LOW POWER開啟或是施加電壓限制功能開啟，脈衝設定接觸改善功能。
接觸信賴性：接觸改善＋接觸監控抑制錯誤判斷
測量前的接觸改善(17/25/35/50mA)的接觸穩定。檢查中透過接觸監控功能監控被測物狀態，減少因接觸錯誤導致的產線停止。
更加穩定的系統運用與支援嚴格的檢查
透過為各步進分配個別輸出，可以快速檢測校正或維護後的儀器連接錯誤。這個方法對於在自動檢查設備中組合兩台測量儀器特別有效，可防止儀器在錯誤的步進操作，並確保生產線能正確恢復運作。
** 主機不標配測試治具。請在選件中選擇測試治具和探棒。 **
HIOKI 電阻計 RM3542C 產品規格
精度保證期間一年(僅RM3542C-3有90天精度)
| 電阻測量量程 | ［LOW POWER OFF時］100mΩ(最大顯示120.0000mΩ，解析度0.1μΩ)*~100MΩ量程(最大顯示120.0000MΩ，解析度100Ω)，16量程切換 *10mΩ(最大顯示120.0000mΩ，解析度0.1μΩ)量程追加(RM3542C-3) ［LOW POWER ON時］1000mΩ(最大顯示1200.000mΩ，解析度1μΩ)~1000MΩ量程(最大顯示1200.000Ω，解析度1mΩ)，6量程切換 |
|---|---|
| 顯示 | 單色LCD240 × 64dot、白色LED背光燈 |
| 測量精度 | ［100mΩ量程、LOW POWER OFF、SLOW時］±0.015%rdg.±0.002%f.s. ［1000Ω量程、LOW POWER OFF、SLOW時］±0.006%rdg.±0.001%f.s.(最高精度) 90天測量精度(僅RM3542C-3) ［100mΩ量程、LOW POWER OFF、SLOW時］±0.012%rdg.±0.002%f.s. ［100mΩ量程、LOW POWER OFF、SLOW時］±0.005%rdg.±0.001%f.s.(最高精度) |
| 測量電流 | ［100Ω量程時］DC 100mA~［100MΩ量程時］DC 100nA |
| 開放端子電壓 | DC 20V max. 施加電壓限制功能開啟時：DC 5V max. |
| 取樣 | FAST、MED、SLOW |
| 測量時間(LOW POWER 關閉時) | ［100Ω、300Ω、1000Ω量程時］FAST 0.9ms、MED3.6ms、SLOW17ms(最短測量時間) |
| 積分時間 | 檢出電壓讀取時間：0.1ms~100.0ms，1~5 PLC:50Hz時，1~6PLC：60Hz時(PLC：供給電源的一周期） |
| 其他功能 | 比較器(設定值與測量值得比較判斷)，BIN測量(RM3542C-3)，低功率電阻測量，延遲設定，偏移電壓補償功能(OVC)，積分時間設定，平均值(RM3542C-3)，測量異常檢出，探棒短路檢出，接觸改善，電流模式設定，防止步進錯誤，縮放，重試，施加電壓限制，跳線電阻測量支援，預設，ΔR (RM3542C-3)，存儲功能，統計演算，設定監控，觸發源，選擇印刷工能，其他 |
| 介面 | RS-232C，PRINTER(RS-232C)，GP-IB(RM3542C-2) |
| 外部輸入/輸出 | 觸發、保持輸入、比較器輸出、設定監控端子 |
| 電源 | AC100 V〜240 V (50 Hz/60 Hz)/30 VA |
| 尺寸、重量 | 約 260W×88H×300D mm， 約2.9 kg |
| 配件 | 快速開始指南X1、使用上的注意X1、電源線X1、EXT I/O轉接頭X1 |
