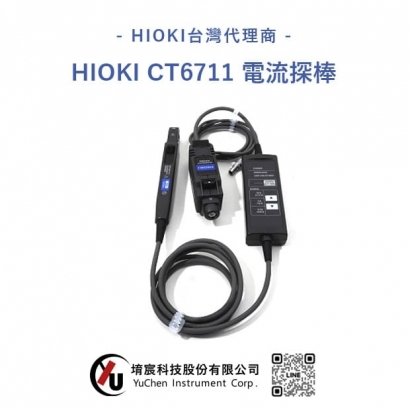

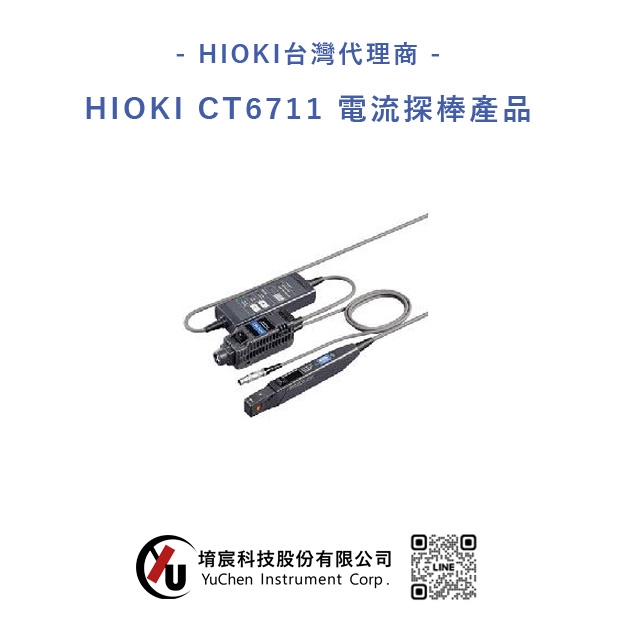

HIOKI CT6711 電流探棒
推薦頻率範圍從 DC～50 MHz 的電流探棒 CT6711，可測量衝擊電流、微小電流和高速電流
3 檔量程 30A/5A/0.5A，寬廣的波形觀測
配備 3 檔量程 30A、5A 和 0.5A，支援在各種工作條件下進行電流觀察。只需按下繼電機盒上的量程鍵，即可輕鬆切換。透過 1 台儀器支援各種電流分析，包括快速上升的浪湧電流，快速的電流消耗變化以及低能耗器件的低電流。
具有過輸入保護功能
當額定電流輸入過大電流時，警告燈會閃爍進行通知。另外，如果執行了不正確的範圍設置並且持續輸入超過該範圍的額定電流時，則保護功能會進行動作，以防止由於發熱而損壞該單元的情形。
注意：當輸入電流超過30A範圍機率降額時，測量電路可能會在保護功能工作之前燒毀 。
清楚地觀察到高信噪比和10倍輸出率
無需依賴示波器的濾波器設置和平均功能即可觀察波形。10V / A的輸出速率是以往產品1V /A速率的10倍，這使得示波器的電壓靈敏度提高10倍，從而提高示波器本身的S / N比，以提供更清晰的波形。
CT6711 電流探棒產品規格
基本參數
| 頻率頻寬 | DC〜120 MHz (-3dB) |
|---|---|
| 上升時間 （10%~90%） |
2.9 ns以下 |
| 延遲時間 | 30A量程: 12 ns, 5A量程: 12 ns, 0.5A量程: 13 ns 相對於上升時間1ns 的輸入信號的延遲時間 |
| 干擾 | 75 μA rms以下 (0.5 A量程, 頻寬20 MHz的測試儀) |
| 最大額定電流 | 30A量程: 30 A rms, 5A量程: 5 A rms, 0.5A量程: 0.5 A rms (按DC, 正弦波規定/ 有頻率降額) |
| 最大峰值電流 | 30A量程: ±50 A peak (最大是持續2s 以內), 5A量程: ±7.5 A peak, 0.5A量程: ±0.75 A peak (< 10 MHz), ±0.3 A peak (≥ 10 MHz) |
| 振幅精度 | 30A量程: ±3.0% rdg. ±1 mV, (Typical) ±1.0% rdg. ±1 mV (≤ 10 Arms, DC, 正弦波45～66 Hz, 各量程的最大峰值電流內) 5A量程: ±3.0% rdg. ±1 mV, (Typical) ±1.0% rdg. ±1 mV (DC, 正弦波45～66 Hz, 各量程的最大峰值電流內) 0.5A量程: ±3.0% rdg. ±10 mV, (Typical) ±1.0% rdg. ±10 mV (DC, 正弦波45～66 Hz, 各量程的最大峰值電流內 |
| 輸出率 | 30A量程: 0.1 V/A, 5A量程: 1 V/A, 0.5A量程: 10 V/A, ※測試儀的輸出在內部終止。 |
| 可測導體直徑 | φ 5 mm以下（絕緣導體） |
| 電源 | 透過電源3269、探頭電源單元Z5021供電 |
| 線長 | 感測器線纜( 轉接盒- 感測器之間) : 1.5 m, 電源線: 1.0 m （電源插頭：雷莫/ FFA.0S.304.CLAC37Y） |
| 體積及重量 | 感測器部分: 155W × 18H × 26D mm, 轉接盒部分: 45W × 120H × 25D mm, 終端部分: 29W × 83H × 40D mm, 370 g |
| 附件 | 使用說明書×1，攜帶包×1 |
