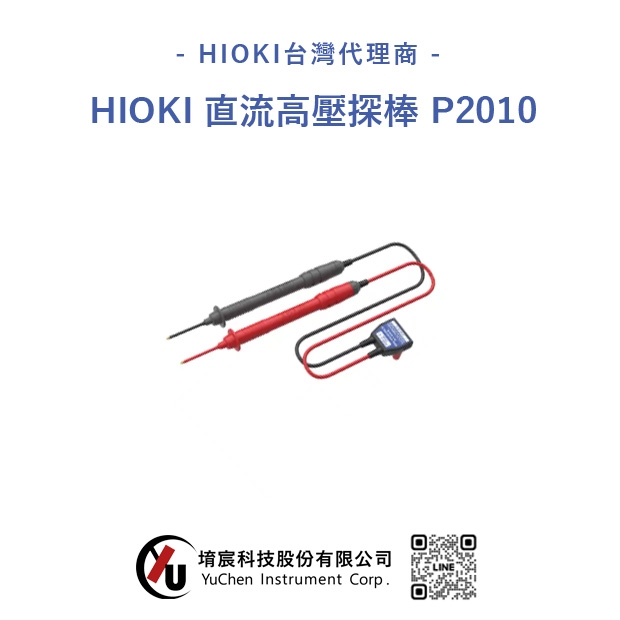

HIOKI 直流高壓探棒 P2010
安全的測量高電壓化的太陽能發電設備
產品概要
本產品為P2000高壓直流探棒的後續機種，依舊可測量至2000V的高電壓，但去除了沉重的中繼盒，讓測量更加方便，不再因為中繼盒礙手礙腳。
舊型號探棒示意圖:
為何需要可以對應到CAT III 2000 V？
近年來，太陽能發電設備的高電壓化，檢修維護等需求也日漸增加。另一方面，高電壓化的設備讓維護時的危險性也增加了。
根據安全性相關規格，對於測量處的對地間額定電壓、電流容量與測量處所可能產生的暫態過電壓等等條件，將測量範疇分為CAT II, CAT III, CAT IV。
而依照太陽能發電電池模組(PV)的安全性相關規格 (IEC 61730-1)，將此類模組分類在過電壓範疇 III，所以需要使用測量範疇 III的測量儀器才行。
在這樣的背景下，為了能安全的進行維護太陽能發電設備，所使用的測量儀器也必須能夠對應高電壓。
使用符合測量範疇的測量儀器，不但可以避免觸電或儀器損壞/燃燒等重大的電氣事故，也可以保護測試人員的安全。
現在的太陽能發電設備一般是1500V的系統，但考量到今後系統將會漸漸效率化、大規模化，會出現更加高壓的發電系統，所以能夠對應高電壓的測量儀器也是非常重要的。
更加安全的測量太陽能面板、PV設備
將P2010連接到HIOKI的勾表或是數位三用電表(DMM)上，最多可以對應到最高2000 V的高電壓測量。功能名稱：DC HIGH V PROBE 模式。
可對應HIOKI產品一覽: (按下連結可瀏覽官網產品頁面)
HIOKI 直流高壓探棒 P2010 產品規格
基本參數(精度保證期間1年)
| 最大輸入電壓(*1) | DC 2000 V *1: INPUT H – INPUT L間, 最大額定電壓 |
|---|---|
| 對地間最大額定電壓 | 1000 V (測量範籌 IV) 預設暫態過電壓 12000 V 2000 V (測量範籌 III) 預設暫態過電壓 15000 V |
| 輸入電阻 | 20 MΩ ±5.0% (INPUT H – INPUT L 間, OUTPUT端子開放時) |
| 過負載保護 | DC 2200 V/AC 2200 V 1分鐘 (INPUT H – INPUT L 間) DC 600 V/AC 600 V 1分鐘 (OUTPUT H – OUTPUT L間) |
| OUTPUT端子 | 4 mm 香蕉端子 |
| 使用溫溼度範圍 | 温度: -25℃〜65℃ 湿度: -25℃〜40℃: 80% RH以下 (未結露) 40℃〜65℃: 40℃ 80% RH以下到65℃ 25% RH以下為止線性減少 (未結露) |
|
保存溫溼度範圍 |
-30℃〜70℃, 90% RH以下 (未結露) |
| 符合規格 | EN 61010 |
| 配件 | 使用說明書 ×1, 使用上的注意事項 ×1 |
與勾表或三用電表的組合精度
| 型號 | 組合精度規格 |
|---|---|
| DT4261 | 量程600.0 V: 組合精度 ±0.8% rdg ±0.2 V 量程2000 V: 組合精度 ±0.8% rdg ±5 V |
| CM4141-50, CM4371-50, CM4373-50, CM4375-50 |
量程600.0 V: 組合精度 ±1.0% rdg ±0.3 V 量程2000 V: 組合精度 ±1.0% rdg ±3 V |
| DT4281, DT4282 | 量程60.000 V: 組合精度 ±0.8% rdg ±0.002 V (輸出比1/10) 量程600.00 V: 組合精度 ±0.8% rdg ±0.02 V (輸出比1/10) |
| DT4252, DT4253 | 量程60.00 V: 組合精度 ±1.2% rdg ±0.05 V (輸出比1/10) 量程600.0 V: 組合精度 ±1.2% rdg ±0.5 V (輸出比1/10) |
| DT4255, DT4256 | 量程60.00 V: 組合精度 ±1.2% rdg ±0.03 V (輸出比1/10) 量程600.0 V: 組合精度 ±1.2% rdg ±0.3 V (輸出比1/10) |
