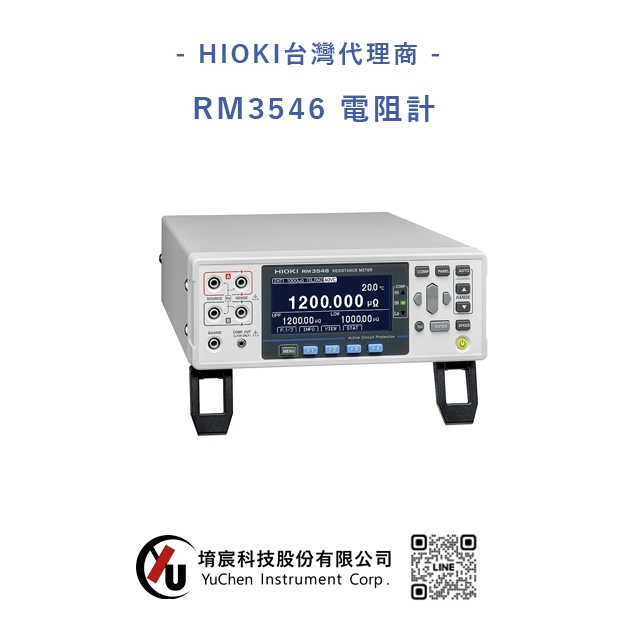

HIOKI RM3546 電阻計
業界最高等級電阻測量精度外，搭載溫度補償功能，微小電阻值的變化絲毫不遺漏的準確測量。就算在焊接後溫度急遽變化的環境下，也能精準捕捉焊接品質微小的差異，早期發現潛在不良。而且，在產線的系統構築上具有「路徑電阻容許值最大9Ω」，與提供能自製探棒的工具，並建立流暢的系統構築。
產品介紹動畫
構築新世代的電池檢查。
支援EV（電動車）與社會基礎建設的ESS（能源儲藏系統）。
目前電池市場呈現爆發式的快速成長，「20 年以上的設計壽命」與「超高速充電」、
「高安全性」等課題，成為目前最為重視的需求。
為了實現更加安全的電池開發、生產，HIOKI 開發了能高精度檢測大電流匯流排的焊接品質、良否判斷的RM3546。
低電阻值也能高精度，1nΩ高解析度測量
透過將電流流過被測物的焊接部分來測量電阻。因良品與不良品的電阻值差距明顯，可以透過電阻直接判別。而焊接電阻大約落在10 μΩ 〜100 μΩ 的極低範圍。因此電阻計RM3546 搭載1000 μΩ 量程，能以1 nΩ 的解析度高精度測良低電阻。出現焊接不完全的場合，會比良品的電阻值大上許多。在產線中可以將所有生產品的焊接電阻數值化並管理，確保生產品質。
輔助低電阻高精度測量的溫度、雜訊補償功能
穩定測量值的A-OVC功能
（Advanced Offset Voltage Compensation）
RM3546搭載能補償熱起電力與儀器內部偏移電壓，使測量數值偏差盡可能趨近於0的A-OVC功能。
抑制測量的波動，並以解析度1 nΩ的性能穩定進行測量與數值輸出。
補正溫度影響的A-TC功能
（Advanced Temperature Correction）
由於電阻值與溫度是有關聯性的。RM3546 搭載A-TC 功能可同時測量被測物的溫度與電阻值，並即時將測得電阻值換算成在基準溫度下的數值。就算在焊接後，溫度急遽變化的情況下，也能將數值補償轉換成常溫時的電阻值，正確進行良否判斷。
使用數值評估焊接品質
透過活用電阻測量，可以直接在焊接後進行測量，並快速進行焊接品質評估。透過這個方法可以縮短生產的節拍時間。
可簡單配線與提供專用探棒，輕鬆導入
無須在意路徑電阻的設計
路徑電阻的容許值較大，能夠不介意連接線電阻、接觸探棒電阻、物體電阻、繼電器電阻等因素進行導入設計。就算因連接線延長或繼電器損耗導致路徑電阻增加，也能確保長期的高穩定性。
可客製化的探棒
導入時常見的課題，難以找到適合的探棒或探針。但RM3546 可根據被測物，自由設計測量治具，也有一般預設好的探棒可選擇。減少導入的難度，和減少設定程序。
長期運用上，通道的擴張成本低廉
防止突發故障的ACP功能
（Active Circuit Protection）
搭載能防止突發性故障的電壓保護迴路。就算不小心接觸到電池活線端子，保護功能會防止過輸入保護儀器。不但能減少維修成本，也為產線提供長期穩定的運作。
最多可擴充至132通道
選件多路掃描模組Z3003 最多可安裝2 台，最多可擴充到20 通道（4 端子法）。並且，與掃描模組機架SW1002 組合使用還能擴充到最多132 通道（4 端子法）。實現低成本，省空間的多通道測量。
HIOKI RM3546 產品規格
基本參數(精度保證期間1年)
| 電阻測量量程(13量程) | [量程, 最大顯示, 解析度, 測量電流] 1000 μΩ: 1200.000 μΩ, 1 nΩ, 1 A/500 mA 10 mΩ: 12.000 00 mΩ, 10 nΩ, 1 A/500 mA 100 mΩ: 120.000 0 mΩ, 100 nΩ, 1 A/100 mA 1000 mΩ: 1200.000 mΩ, 1 μΩ, 100 mA/10 mA 10 Ω: 12.000 00 Ω, 10 μΩ, 10 mA/1 mA 100 Ω: 120.000 0 Ω, 100 μΩ, 10 mA/1 mA 1000 Ω: 1200.000 Ω, 1 mΩ, 1 mA 10 kΩ: 12.000 00 kΩ, 10 mΩ, 1 mA 100 kΩ: 120.000 0 kΩ, 100 mΩ, 100 μA 1000 kΩ: 1200.000 kΩ, 1 Ω, 10 μA 10 MΩ 12.000 00 MΩ, 10 Ω, 1 μA 100 MΩ（100 MΩ量程高精度模式）: 120.000 0 MΩ, 100 Ω, 100 nA 1000 MΩ: 1200.0 MΩ, 100 kΩ, 1 μA 以下 |
|---|---|
| 代表精度*High 模式，A-OVC功能 ON, SLOW2, 無調零 | 1000 μΩ量程: ±0.045% rdg ±0.010 % f.s. 10 mΩ量程: ±0.045% rdg ±0.001 % f.s. 100 mΩ量程: ±0.045% rdg ±0.001 % f.s. 1000 mΩ量程: ±0.012% rdg ±0.001 % f.s. 1000 Ω量程: ±0.006% rdg ±0.001 % f.s. |
| 測量電流 | High 模式: 1000μΩ（1 A）〜1000 MΩ（1 μA以下） Low 模式: 100 mΩ（100 mA）〜100 Ω（1 mA） |
| 測量速度 | FAST, MEDIUM, SLOW1, SLOW2 |
| 路徑電阻的容許值※參考值 SOURCE B與SOURCE A之間的路徑電阻（測量對象以外） | 100 mΩ 以下（PR 模式 OFF）的量程: 最高3.5 Ω 100 mΩ 以下（PR 模式 ON）的量程: 最高9.0 Ω |
| 最大開放端子電壓 | 1000 Ω以下的量程: 8.0 V 10 kΩ以上的量程: 20 V |
| 溫度測量 | 熱敏電阻感測器（Z2001[附件]）: -10.0℃～99.9℃ 類比輸入（紅外線測溫儀等）: DC 0 V～2.0 V |
| 內置多路掃描器(另售選件) | 多路掃描器 Z3003 可安裝數：最多2台 最高通道數：20通道（4 線式）, 42 通道（2 線式） 切換時間：30 msec |
| 外接掃描模組機架(另售選件 | 掃描模組機架 最高通道數（SW1001）: 33 通道（4 線式） 最高通道數（SW1002）: 132 通道（4 線式） 切換時間：11 msec |
| 介面 | LAN（TCP/IP, 10BASE-T/100BASE-TX）, RS-232C（最高115200 bps, 印刷 I/F兼用）, USB, EXT I/O（D-sub 37 Pin）,類比輸出 (D/A輸出電壓範圍, DC 0 V 〜 1.5 V) |
| 功能 | 接觸檢查, 調零（各量程±50%of full scale以內）*1, 調零自由精度保證, OVC功能, A-OVC功能, 接觸改善功能（最大施加電壓 5 V, 最大電流 10 mA）, 自動保持功能,絕對值顯示功能,比較器, 溫度測量功能, 溫度補償（TC）功能, 高度溫度補償（A-TC）功能, 溫度換算（ΔT）功能, 統計演算功能, 延遲功能, 平均值功能, 設定保存 ( 面板保存) , 數據保存功能, 指令監控功能（顯示指令與問題的接受狀況）, 對應LabVIEW® 驅動 *2 *1: 100 MΩ以上無法調零（強制OFF） *2: LabVIEW 驅動為 National Instruments公司的商標與登錄商標。 |
| 電源 | 額定電源電壓: AC 100 V～240 V 額定電源頻率: 50 Hz / 60 Hz 最大額定功率: 40 VA |
| 消耗電力(參考值) | 20W |
| 外觀、尺寸 | 約215W × 80H × 306.5D mm (不含突起物), 約3.4 kg |
| 附件 | 電源線×1, 温度感測器Z2001 ×1, EXT I/O用公頭 ×1, EXT I/O用轉接頭護蓋×1,快速開始指南 ×1, 使用上的注意 ×1 |
