產品介紹

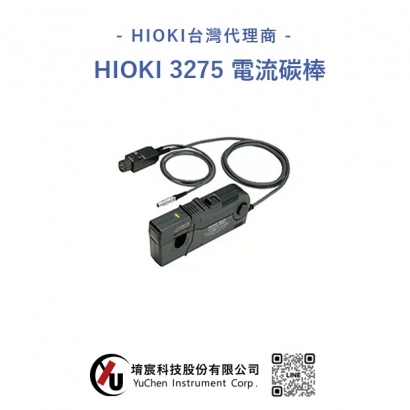

可直接輸入到示波器的DC～2MHz/500A寬頻電流探棒


- DC～2MHz的寬頻帶，500A的大電流也可測量。適用於開關電源等電源周邊裝置的電流測量
- 可直接輸入到示波器的BNC端子
- 可在存儲記錄儀觀測波形
- 使用選件的專用電源，可提供除示波器以外的電源

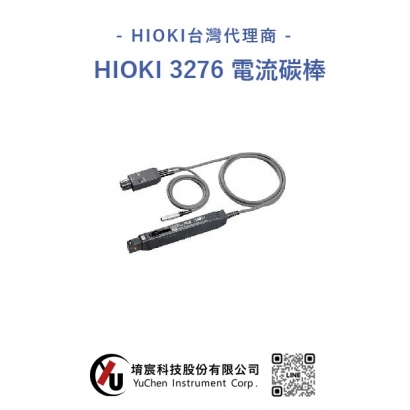

可直接輸入到示波器的DC～100MHz寬頻電流探棒


- 頻帶寬：DC～100MHz
- 高S/N比：mA程度的波形觀測可能
- 可直接輸入到示波器的BNC端子
- 可在存儲記錄儀觀測波形
- 使用選件的專用電源，可以提供除示波器以外的電可直接輸入到示波器的BNC端

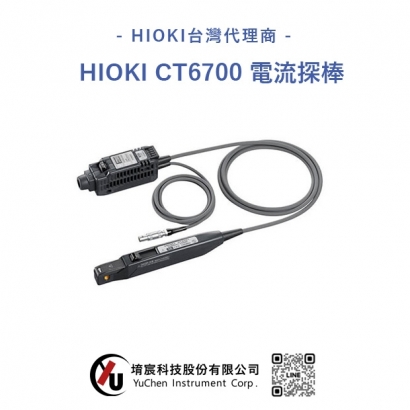

是以往產品靈敏度的10倍，可觀測1mA的微小電流波形


- 寬頻寬：DC~120MHz
- 高S/N比：可觀測1mA以上的波形
- 直接輸入示波器的BNC端子
- 可使用存儲記錄儀觀測波形
- 使用選件中的專用電源可從示波器外進行供電


*示波器/存儲記錄儀無法供電時，需要選件中的電源3269或3272。*

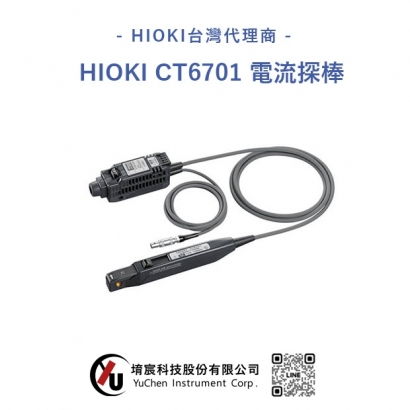

是以往產品靈敏度的10倍，可觀測1mA的微小電流波形


- 寬頻寬：DC~50MHz
- 高S/N比：可觀測1mA以上的波形
- 直接輸入示波器的BNC端子
- 可使用存儲記錄儀觀測波形
- 使用選件中的專用電源可從示波器外進行供電


*示波器/存儲記錄儀無法供電時，需要選件中的電源3269或3272。*

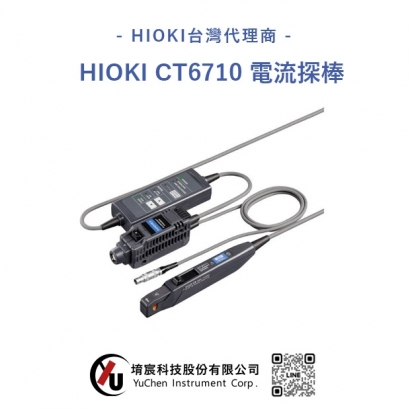

1台儀器即可測量衝擊電流、微小電流和高速電流

- 30A、5A、0.5A共3檔量程，1台儀器可進行30A大電流到微小電流的波形觀測
- 寬頻帶：DC～50MHz
- 高信噪比和10倍輸出速率：示波器的最高電壓靈敏度設置為1mV / div，可實現100μA/ div波形顯示
- 直接輸入示波器的BNC端子※1

※1如果將本機的金屬BNC端子連接到存儲記錄儀的樹脂BNC端子，樹脂端子可能會變形或損壞。為避免損壞, 請直接連接波形傳輸器的BNC端子。

兼顧最高級別的測量頻帶和高精度

- 超高精度(振幅)：[DC]±0.039 %、[50Hz/60 Hz]±0.034 %
- 超高確度(相位)：[50Hz/60Hz]±0.08°
- 實現800A額定的大電流測量
- DC〜4MHz (CT6904A-2)的寬頻率帶寬
- CMRR (共模拒斥比) 120dB (100kHz)
- 和PW8001的組合功率精度 ±0.072%（U7005使用時）
- CAT III 1000V

※請使用具有 1 MΩ 或更高輸入阻抗的設備作為測量儀器主體。

支援大電流化、高速化逆變器(Inverter)的電流測量

- 高精度(振幅)：[DC]±0.048 %、[50 Hz/60 Hz]±0.048 %
- 高精度(相位)：[50 Hz/60 Hz]±0.08°
- 透過強化護套來精確測量干擾中的電流，提升抗干擾性能
- 實現高精度測量的平坦頻率特性和CMRR性能
- 可在−40℃〜＋85℃的嚴酷環境下進行高精度測量
- 頻寬DC〜2 MHz: CT6875A (振幅), DC〜1 MHz (相位)的良好頻率特性
- 使用示波器可用於太陽能發電・燃料電池評估等電池充放電到逆變器2次側測量
- 使用示波器/存儲記錄儀，可以進行波形監測（和感測器單元併用）
- CAT III 1000V

※請使用具有 1 MΩ 或更高輸入阻抗的設備作為測量儀器主體。

支援大電流化、高速化逆變器(Inverter)的電流測量

- 高精度(振幅)：[DC]±0.048 %、[50 Hz/60 Hz]±0.048 %
- 高精度(相位)：[50 Hz/60 Hz]±0.08°
- 支援EV, HEV等電動車的1000A大電流測量
- 透過強化護套來精確測量干擾中的電流，提升抗干擾性能
- 實現高精度測量的平坦頻率特性和CMRR性能
- 可在−40℃〜＋85℃的嚴酷環境下進行高精度測量
- 頻寬DC〜1.5 MHz: CT6876A (振幅), DC〜1 MHz (相位)的良好頻率特性
- 可用於太陽能發電・燃料電池評估等電池充放電到逆變器2次側測量
- 使用示波器/存儲記錄儀，可以進行波形監測（和感測器單元併用）
- CAT III 1000V

※請使用具有 1 MΩ 或更高輸入阻抗的設備作為測量儀器主體。

支援大電流化、高速化逆變器(Inverter)的電流測量

- 高精度(振幅)：[DC]±0.048 %、[50 Hz/60 Hz]±0.048 %
- 高精度(相位)：[50 Hz/60 Hz]±0.08°
- 支援EV, HEV等電動車的2000A大電流測量
- 透過強化護套來精確測量干擾中的電流，提升抗干擾性能
- 實現高精度測量的平坦頻率特性和CMRR性能
- 可在−40℃〜＋85℃的嚴酷環境下進行高精度測量
- 頻寬DC〜1 MHz (振幅)的良好頻率特性
- 可用於太陽能發電・燃料電池評估等電池充放電到逆變器2次側測量
- 使用示波器/存儲記錄儀，可以進行波形監測（和感測器單元併用）
- CAT III 1000V

※請使用具有 1 MΩ 或更高輸入阻抗的設備作為測量儀器主體。

兼顧最高級別的測量頻帶和高精度

- 超高精度(振幅)：[DC]±0.032 %、[50 Hz/60 Hz]±0.027 %
- 超高精度(相位)：[50 Hz/60 Hz]±0.08°
- 實現500A額定的大電流測量
- DC〜4MHz (CT6904A)的寬頻率帶寬
- ±5ppm的優秀線性度
- CMRR (共模拒斥比) 120dB (100kHz)
- 和PW8001的組合功率精度 ±0.057%（U7005使用時）
- CAT III 1000V
- 線長3m

※請使用具有 1 MΩ 或更高輸入阻抗的設備作為測量儀器主體。

兼顧最高級別的測量頻帶和高精度

- 超高精度(振幅)：[DC]±0.032 %、[50 Hz/60 Hz]±0.027 %
- 超高精度(相位)：[50 Hz/60 Hz]±0.08°
- 實現500A額定的大電流測量
- DC〜4MHz (CT6904A)的寬頻率帶寬
- ±5ppm的優秀線性度
- CMRR (共模拒斥比) 120dB (100kHz)
- 和PW8001的組合功率精度 ±0.057%（U7005使用時）
- CAT III 1000V
- 線長10m

※請使用具有 1 MΩ 或更高輸入阻抗的設備作為測量儀器主體。
※下訂生產品

兼顧最高級別的測量頻帶和高精度

- 超高精度(振幅)：[DC]±0.039 %、[50Hz/60 Hz]±0.034 %
- 超高確度(相位)：[50Hz/60Hz]±0.08°
- 實現800A額定的大電流測量
- DC〜4MHz (CT6904A-2)的寬頻率帶寬
- CMRR (共模拒斥比) 120dB (100kHz)
- 和PW8001的組合功率精度 ±0.072%（U7005使用時）
- CAT III 1000V

※請使用具有 1 MΩ 或更高輸入阻抗的設備作為測量儀器主體。
