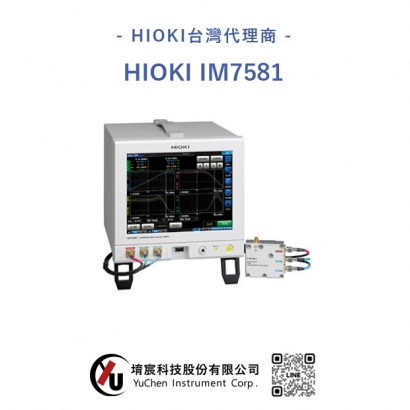

產品介紹

- 最快0.5ms，覆蓋100kHz~300MHz的低頻
- 測量頻率1MHz~300MHz
- 測量時間：最快0.5ms
- 基本精度±0.72%rdg.
- 測量方式 : RF I-V法
- 小巧主機，僅機架一半大小、測試頭僅手掌大小
- 豐富的接觸檢查功能（DCR測量、Hi-Z篩選、波形判定）
- 使用分析功能在掃描測量頻率、測量信號電平的同時進行測量

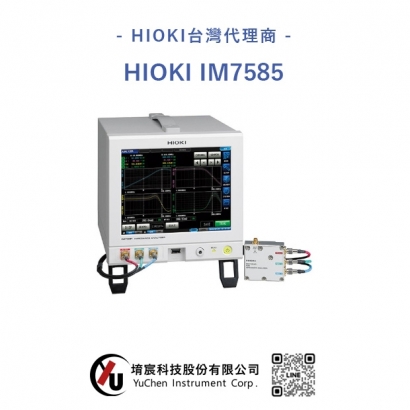

高速、高穩定性測量，提高生產量！測量時間：最快0.5ms，測量值偏差0.07%

- 測量頻率：1MHz~1.3GHz
- 測量時間：最快0.5ms（模擬測量時間）
- 測量值偏差：0.07%（測量頻率1GHz時的代表值）
- 基本精度：±0.65% rdg.
- 測量方式 : RF I-V法
- 緊湊主機僅機架一半大小，測試頭尺寸僅手掌大小
- 豐富的接觸檢查（DCR測量、Hi-Z篩選、波形判定）
- 使用分析功能在掃描測量頻率、測量信號電平的同時進行測量

適用射頻元件、天線模組等高頻阻抗分析，小巧主機搭配手掌大測試頭，支援多種接觸檢查與自動掃描測試

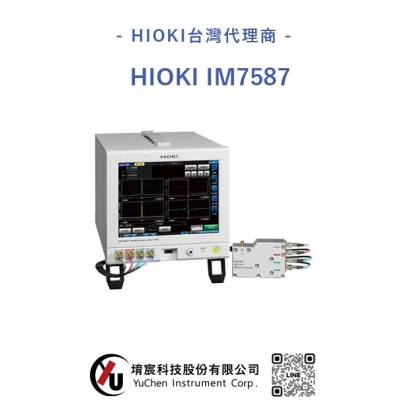

- 可信賴的機型3GHz
- 測試電壓測量頻率：1MHz~3GHz
- 測量時間：最快0.5ms（模擬測量時間）
- 測量值偏差：0.07%（測量頻率1GHz時的代表值）
- 基本精度：±0.65% rdg.
- 測量方式 : RF I-V法
- 小巧主機，僅機架一半大小，測試頭尺寸僅手掌大小
- 豐富的接觸檢查（DCR測量、Hi-Z篩選、波形判定）
- 分析模式下可以邊掃描測量頻率、測量信號電平邊進行測量

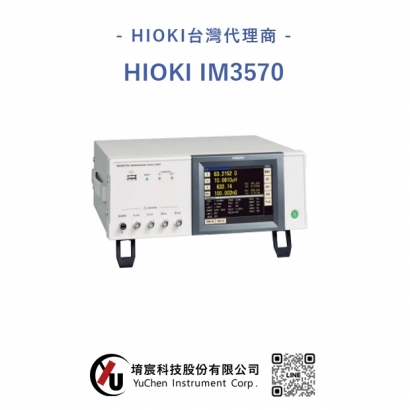

DC，4Hz~8MHz測量頻率

- 測量頻率DC，4Hz~8MHz
- 測量時間：最快1ms
- 基本精度：±0.05% rdg
- 1mΩ以上的精度保證範圍，也可安心進行低阻測量
- 可內部發生DC偏壓測量
- 從研發到生產線皆可活用在各種領域中

一台儀器實現不同測量條件下的高速檢查
- 一台儀器實現LCR測量、DCR測量、掃描測量等的連續測量和高速檢查
- LCR模式下最快1.5ms（1kHz），0.5ms（100kHz）的高速測量
- 基本精度±0.08%的高精度測量
- 適用於壓電元件的共振特性檢查、功能性高分子電容的C-D和低ESR測量，電感器（線圈、變壓器）的DCR和L-Q的測量
- 分析儀模式下可進行掃頻測量、電平掃描測量、時間間隔測量
- 可以用於無線充電評價系統TS2400

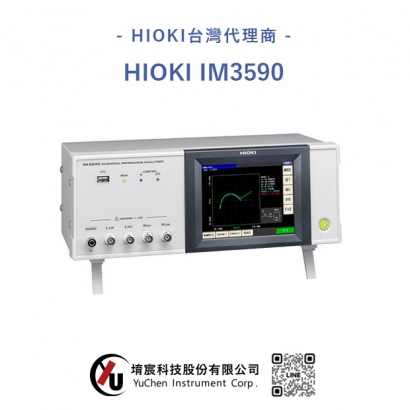

用於測量電氣化學零件和材料/電池/EDLC(電氣雙層電容)
- 適用於離子運動和溶液電阻測量，1mHz ～ 200kHz的寬範圍信號源
- 一台機器即可實現LCR測量、掃描測量的連續測量和高速檢查
- 可測量電池的無負載狀態產生的內部電阻
- 最快2ms的高速測量，實現掃描測量的高速化
- 基本精度±0.05%，零件檢查到研究開發測量均可對應
- 適用於Cole-Cole圖、等效電路分析等電器化學零件和材料的電阻(LCR)測量

應用覆蓋線圈&變壓器生產到研發等諸多領域

- 基本精度 ±0.05％，測量範圍廣（DC,40Hz～200kHz，5mV～5V，10μA～50mA）。
- 在例如 C-D 和 ESR 這樣的混合測量條件下，不間斷測試，速度是我司以往產品的 10 倍。
- 內置的低阻抗高精度模式可有效測量低感應或鋁電解電容的等效串聯電阻。
（測量速度是以往產品 3522-50 的 10 倍，大大提高了反復性和穩定性）
- 專用模式，用於測量變壓器線圈比率，互感係數和溫度補償 DCR。
- 頻率掃描測試（僅 IM3533-01）
- 除標準 0m/1m 以外的 2m/4m 電纜設置。
- 內置比較器和 BIN 功能。
- 2 ms 的快速測試時間

應用於生產線和自動化測試領域的理想選擇

- 基本精度±0.05％，測量範圍廣(DC,40Hz～200kHz，5mV～5V，10μA～50mA)
- 在比如C-D和ESR這樣的混合測量條件下，可以以往產品10倍的速度不間斷測試。
- 內置比較器和BIN功能
- 2ms的快速測試時間

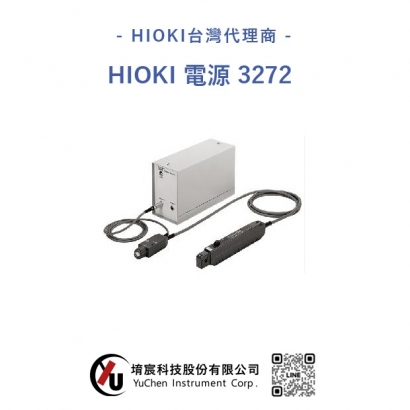

寬頻帶鉗式電流探頭3273-50～3276系列用單獨驅動用電源單元
用於觀測電流波形

- 3273-50/ 3274/ 3275/ 3276專用
- 示波器不能提供電源時也可使用鉗式電流探頭
- 存儲記錄儀系列也可使用鉗式電流探頭

寬頻帶鉗式電流探頭3273-50～3276系列用單獨驅動用電源單元
用於觀測電流波形

- 3273-50/ 3274/ 3275/ 3276專用
- 示波器不能提供電源時也可使用鉗式電流探頭
- 存儲記錄儀系列也可使用鉗式電流探頭

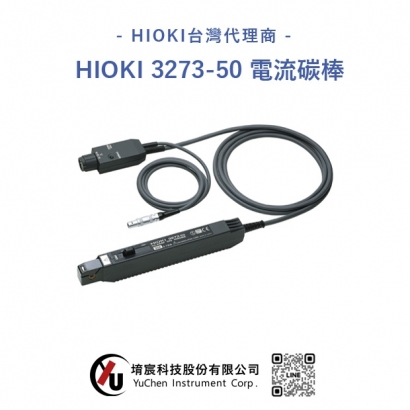

可直接輸入給示波器的DC～50MHz寬頻電流探棒

- 頻帶寬：DC～50 MHz
- 高S/N比：mA程度的波形觀測可能
- 可直接輸入到示波器的BNC端子
- 可在存儲記錄儀觀測波形
- 使用專用電源選件，可提供除示波器以外的電源

可直接輸入給示波器的DC～10MHz寬頻電流探棒


- 頻帶寬：DC～10 MHz
- 高S/N比：mA程度的波形觀測可能
- 可直接輸入到示波器的BNC端子
- 可在存儲記錄儀觀測波形
- 使用專用電源選件，可提供除示波器以外的電源
