產品介紹

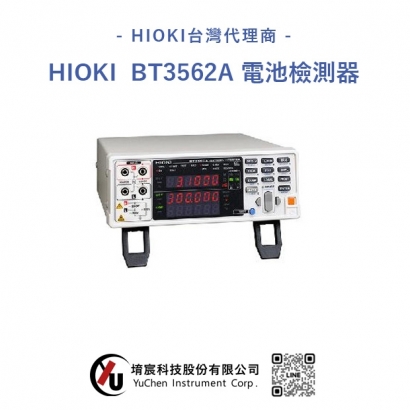

支援xEV用大型電芯、100V以下的中型電池組測量


- 同時測量內部電阻和開路電壓
- 支援xEV用大型電芯、100V以下的中型電池組測量的量程構成
- 內部電阻（AC-IR）測量量程: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
- 開路電壓測量量程: 6 V/60 V/100 V
- 介面搭載LAN

用於量測動力的小型電池、60 V以下的小型電池組

- 同時測量內部電阻和開路電壓
- 支援動力用小型電芯、60V以下的小型電池組測量之量程構成
- 內部電阻(AC-IR)測量量程：30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
- 開路電壓測量量程：6 V/60 V
- 於介面搭載LAN

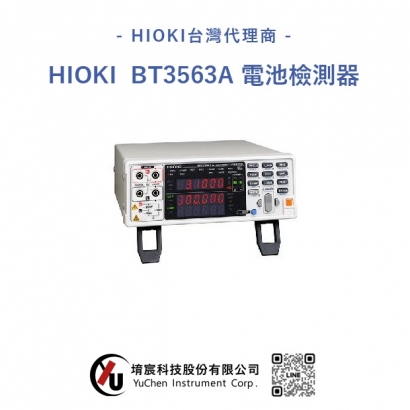

支援xEV用大型電池組、300 V以下的大型電池組的測量


- 同時測量內部電阻和開路電壓
- 支援xEV用大型電池組、300 V以下大型電池組測量的量程構成
- 內部電阻（AC-IR）測量量程: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
- 開路電壓測量量程: 6 V/60 V/300 V
- 介面搭載LAN

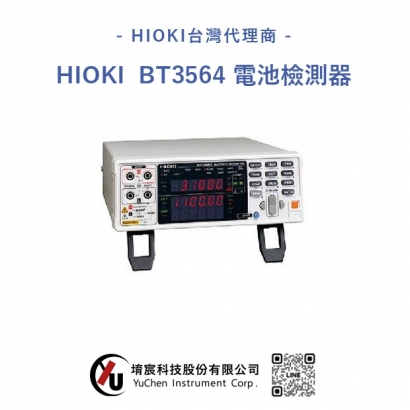

最大輸入電壓1000V，針對EV、PHEV的耐高壓電池測試儀

- 最高可對應1000V的直接測量
- 適用於針對EV、PHEV的高壓電池的生產線
- 內部電阻測量0.1mΩ～3kΩ（總包電阻/母線電阻）
- 搭載高壓測試防火花功能
- 類比輸出功能
- 能對應1000V和高壓電池組的測量探頭（選件）

** 不標配測試線。請根據測量用途購買測試線。作為維修部件提供EXT I/O用的公頭連接器（系統端）可使用。 **

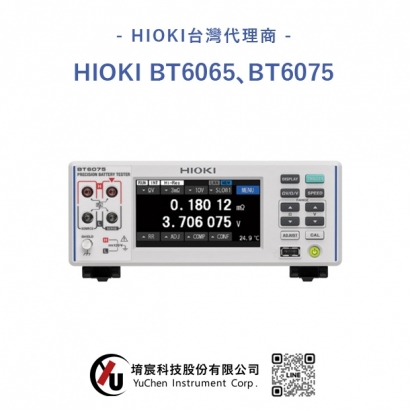

大容量電池的高精度 OCV/IR檢查


- 業界最高精度的AC-IR，DCV測量性能
- AC-IR 最高解析度 10 nΩ, 5-1/2位數:優秀的電阻測量解析度和安定性
- DCV 最高解析度1 µV, 7-1/2位數: 匹敵高精度電壓計的電壓測量精度
- 真ΩV同時測量：最快檢查時間 12 msec，不犧牲安定性，縮短1/2檢查時間
- 内部電阻1 mΩ以下的大容量電池產線用
- 出貨檢查、高精度電池分級用: BT6075
- 前端工程的OCV/IR測試，不良品檢查用: BT6065

※主機不標配測試治具。請在選件中選擇測試治具和探棒。

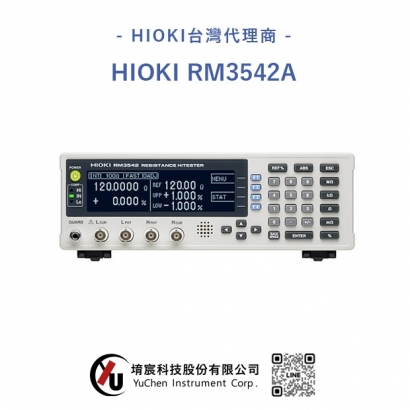

最適用於自動設備的電阻計，可測量極小電子元件
- 透過施加電壓限制功能，檢查電壓可以改為5V以下
- 控制衝擊電流的接觸改善功能，支援測量極小元件
- 豐富的測量，確保檢測電壓，實現穩定測量
- 縮放功能能夠補償實裝狀態或檢查階段的偏差

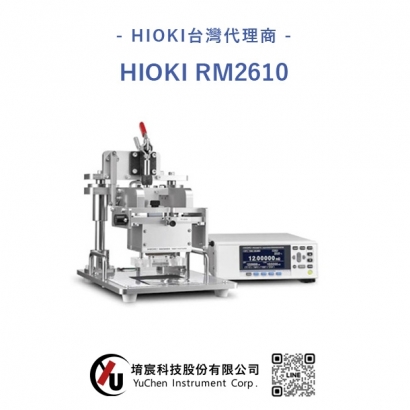

將鋰電池（LIB）電極片的敷料層電阻和介面電阻數值化


- 將LIB正負電極片的電阻分離並數值化為敷料層電阻和介面電阻
- 數值化後的敷料層電阻和介面電阻有助於改善和提高LIB。
※集電器和敷料層的接觸電阻
- 可以檢查LIB電極片的均勻性
- 可以看出根據材料，結構和生產條件不同引起的敷料層電阻和介面電阻的變化


※主機不標配測試治具。請在選件中選擇測試治具和探棒。

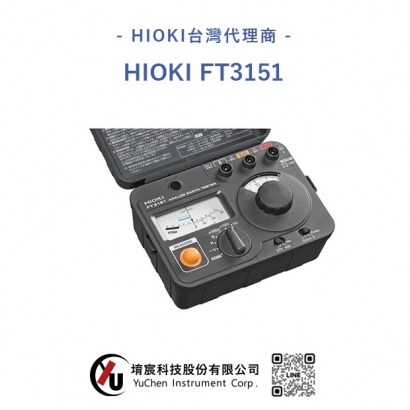

旋鈕式的接地電阻計，簡便的操作方法

- 3線式測量法（適用於A種到D種測量）/2線式測量法（適用於D種測量）
- 符合JIS和EN標準，測量範圍廣0～1150Ω
- 降低電源諧波影響的測量頻率切換方式
- 大幅縮短工作時間！標配改良過的接地棒和卷線器

※主機不標配測試治具。請在選件中選擇測試治具和探棒。

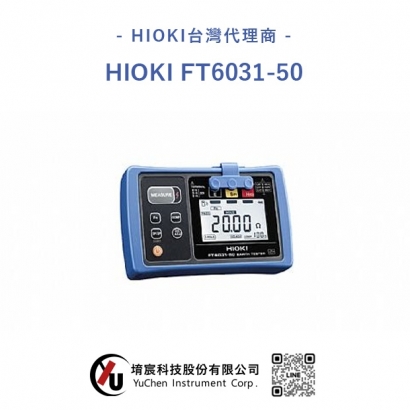

適用於現場使用，防塵、防水性能和牢固性，即便髒了水洗即可的國際防護安全級別IP67
- 塵埃無法進入，不會浸水的國際防護安全級別IP67
- 一台儀器可進行A種到D種接地電阻測量
- 支援無線化！將測量值傳送至智慧型手機及平板電腦(選件：與無線適配器Z3210連接時)
- 0～2000Ω的廣泛的測量範圍
- 大幅縮短工作時間！標配改良過的接地棒和卷線器
- CAT IV 100 V
CAT III 150 V
CAT II 300 V

※主機不標配測試治具。請在選件中選擇測試治具和探棒。

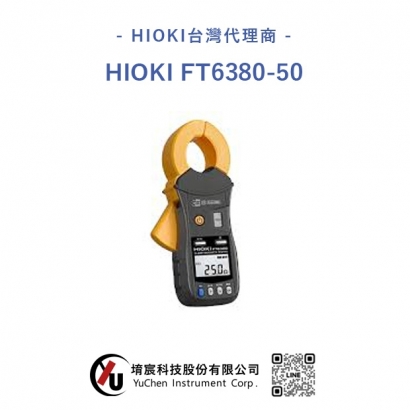

多重的接地的接地電阻測量用接地電阻測試儀
- 對應 CAT IV 600 V
- 可對應使用HIOKI免費應用軟體GENNECT Cross (與選件：無線適配器Z3210連接時)
- 測試數據可透過無線傳輸導入到Excel表單中
- 多重接地專用接地阻抗測量
- 可用於測試電源線的漏電流測試
- 可對應60 A的負載電流測試
- 採用薄型感測器，即使在狹窄的間隙中也可以進行測量。

※主機不標配測試治具。請在選件中選擇測試治具和探棒。

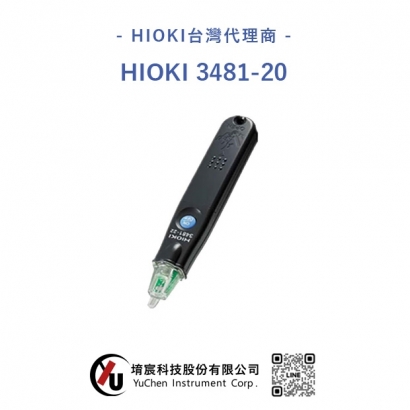

- 帶靈敏度調整功能（40～80V），以最合適的靈敏度進行驗電
- 帶可以進行手邊照明白色LED等
- 顯示電池消耗情況，若前端的綠燈量表示電池電壓ok
- 將掛繩穿入掛繩孔中可以防止掉落
- CAT IV 600V

※主機不標配測試治具。請在選件中選擇測試治具和探棒。

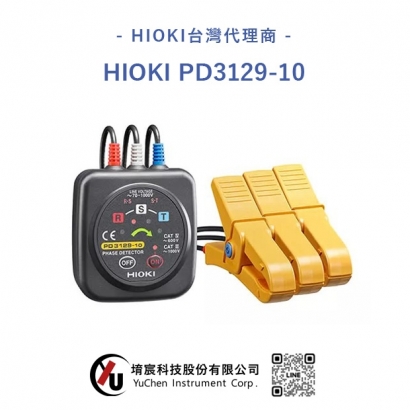

發光的箭頭幫助更快判斷結果
採用金屬非接觸方式，可安心執行作業
-只需將夾子夾在線纜外層(絕緣層)上即可測量
-箭頭燈亮（正相時），可拍照留作施工報告
-LED 的旋轉顯示讓三相電源的相序一目瞭然
-斷斷續續的短蜂鳴聲表示正相；連續音則表示反相
-帶有磁性可固定於配電盤上

※主機不標配測試治具。請在選件中選擇測試治具和探棒。
