產品介紹

支援大電流化、高速化逆變器(Inverter)的電流測量

- 高精度(振幅)：[DC]±0.048 %、[50 Hz/60 Hz]±0.048 %
- 高精度(相位)：[50 Hz/60 Hz]±0.08°
- 支援EV, HEV等電動車的2000A大電流測量
- 透過強化護套來精確測量干擾中的電流，提升抗干擾性能
- 實現高精度測量的平坦頻率特性和CMRR性能
- 可在−40℃〜＋85℃的嚴酷環境下進行高精度測量
- 頻寬DC〜1 MHz (振幅)的良好頻率特性
- 可用於太陽能發電・燃料電池評估等電池充放電到逆變器2次側測量
- 使用示波器/存儲記錄儀，可以進行波形監測（和感測器單元併用）
- CAT III 1000V

※請使用具有 1 MΩ 或更高輸入阻抗的設備作為測量儀器主體。

兼顧最高級別的測量頻帶和高精度

- 超高精度(振幅)：[DC]±0.032 %、[50 Hz/60 Hz]±0.027 %
- 超高精度(相位)：[50 Hz/60 Hz]±0.08°
- 實現500A額定的大電流測量
- DC〜4MHz (CT6904A)的寬頻率帶寬
- ±5ppm的優秀線性度
- CMRR (共模拒斥比) 120dB (100kHz)
- 和PW8001的組合功率精度 ±0.057%（U7005使用時）
- CAT III 1000V
- 線長3m

※請使用具有 1 MΩ 或更高輸入阻抗的設備作為測量儀器主體。

兼顧最高級別的測量頻帶和高精度

- 超高精度(振幅)：[DC]±0.032 %、[50 Hz/60 Hz]±0.027 %
- 超高精度(相位)：[50 Hz/60 Hz]±0.08°
- 實現500A額定的大電流測量
- DC〜4MHz (CT6904A)的寬頻率帶寬
- ±5ppm的優秀線性度
- CMRR (共模拒斥比) 120dB (100kHz)
- 和PW8001的組合功率精度 ±0.057%（U7005使用時）
- CAT III 1000V
- 線長10m

※請使用具有 1 MΩ 或更高輸入阻抗的設備作為測量儀器主體。
※下訂生產品

兼顧最高級別的測量頻帶和高精度

- 超高精度(振幅)：[DC]±0.039 %、[50Hz/60 Hz]±0.034 %
- 超高確度(相位)：[50Hz/60Hz]±0.08°
- 實現800A額定的大電流測量
- DC〜4MHz (CT6904A-2)的寬頻率帶寬
- CMRR (共模拒斥比) 120dB (100kHz)
- 和PW8001的組合功率精度 ±0.072%（U7005使用時）
- CAT III 1000V

※請使用具有 1 MΩ 或更高輸入阻抗的設備作為測量儀器主體。

50A額定的低電流型號、兼顧寬頻帶和高精度

- 超高精度(振幅)：[DC]±0.032 %、[50 Hz/60 Hz]±0.037 %
- 超高精度(位相)：[50 Hz/60 Hz]±0.05°
- 頻帶DC〜10 MHz 的良好頻率特性
- EV, HEV等電動車電流測量的最佳選擇
- 可在−40℃〜＋85℃的環境下使用，最適用於汽車測量
- 可用於太陽能發電・燃料電池評估等電池充放電到變頻器2次側測量
- 使用示波器/存儲記錄儀，可以進行波形監測（和感測器模組併用）
- CAT III 1000V
- 線長3m

※請使用具有 1 MΩ 或更高輸入阻抗的設備作為測量儀器主體。

適用於寬頻帶、高精度的電流測量

- 超高精度，±0.06% 振幅精度，±0.2 度相位精度
- 寬頻帶 DC ~ 1 MHz (CT6862) ，良好的頻率特性
- 應用於電動和混合動力車領域
- 寬廣的操作溫度量程，適合用於汽車方面的測量
- 應用於太陽能發電，電池充放電測量和逆變器次級電路測量
- 使用存儲記錄儀觀測波形
- CAT III 1000V

適用於寬頻帶、高精度的電流測量

- 超高精度，±0.06% 振幅精度，±0.2 度相位精度
- 寬頻帶 DC ~ 1 MHz (CT6862) ，良好的頻率特性
- 應用於電動和混合動力車領域
- 寬廣的操作溫度量程，適合用於汽車方面的測量
- 應用於太陽能發電，電池充放電測量和逆變器次級電路測量
- 使用存儲記錄儀觀測波形
- CAT III 1000V

200A額定的低電流型號、兼顧寬頻帶與高精度

- 超高精度(振幅)：[DC]±0.032 %、[50 Hz/60 Hz]±0.037 %
- 超高精度(相位)：[50 Hz/60 Hz]±0.05°
- 頻帶DC〜10 MHz 的良好頻率特性
- EV, HEV等電動車電流測量的最佳選擇
- 可在−40℃〜＋85℃的環境下使用，最適用於汽車測量
- 可用於太陽能發電・燃料電池評估等電池充放電到變頻器2次側測量
- 使用示波器/存儲記錄儀，可以進行波形監測（和感測器模組併用）
- CAT III 1000V
- 線長3m

※請使用具有 1 MΩ 或更高輸入阻抗的設備作為測量儀器主體。

200A額定的低電流型號、兼顧寬頻帶與高精度

- 超高精度(振幅)：[DC]±0.032 %、[50 Hz/60 Hz]±0.037 %
- 超高精度(相位)：[50 Hz/60 Hz]±0.05°
- 頻帶DC〜10 MHz 的良好頻率特性
- EV, HEV等電動車電流測量的最佳選擇
- 可在−40℃〜＋85℃的環境下使用，最適用於汽車測量
- 可用於太陽能發電・燃料電池評估等電池充放電到變頻器2次側測量
- 使用示波器/存儲記錄儀，可以進行波形監測（和感測器模組併用）
- CAT III 1000V
- 線長10m


※請使用具有 1 MΩ 或更高輸入阻抗的設備作為測量儀器主體。

50A額定的低電流型號、兼顧寬頻帶和高精度

- 超高精度(振幅)：[DC]±0.032 %、[50 Hz/60 Hz]±0.037 %
- 超高精度(位相)：[50 Hz/60 Hz]±0.05°
- 頻帶DC〜10 MHz 的良好頻率特性
- EV, HEV等電動車電流測量的最佳選擇
- 可在−40℃〜＋85℃的環境下使用，最適用於汽車測量
- 可用於太陽能發電・燃料電池評估等電池充放電到變頻器2次側測量
- 使用示波器/存儲記錄儀，可以進行波形監測（和感測器模組併用）
- CAT III 1000V
- 線長10m


※請使用具有 1 MΩ 或更高輸入阻抗的設備作為測量儀器主體。

用於長期的波形記錄、測量。
頻藉與存儲記錄儀、數據採集儀良好的搭配性，支援電流的測量。

- 即便在有溫度變化的場所也可準確測量
- 透過顯示器模組在現場確認測量值
- 根據用途可向存儲記錄儀、數據採集儀進行4種輸出（與顯示器模組一起使用） 波形輸出、有效值輸出、峰值輸出、頻率輸出

※AC/DC電流感測器CT7700系列僅有單機是無法使用的。請在連接至存儲記錄儀/數據採集儀等時與顯示器模組CM7290配套使用。

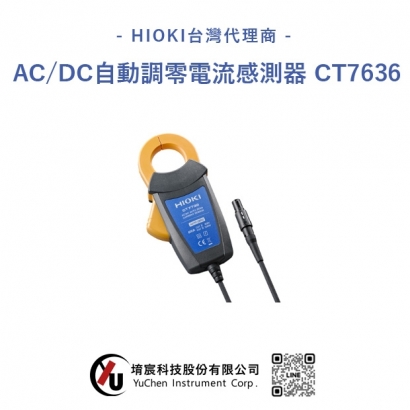

DC輸入600A的電流感測器

- 用於無溫度變化的場所的短時間測量
- 通過顯示器模組在現場確認測量值
- 根據用途可向存儲記錄儀、數據採集儀進行4種輸出（與顯示器模組一起使用） 波形輸出、有效值輸出、峰值輸出、頻率輸出

※AC/DC電流感測器CT7600系列僅有單機是無法使用的。請在連接至存儲記錄儀/數據採集儀等時與顯示器模組CM7290配套使用。
