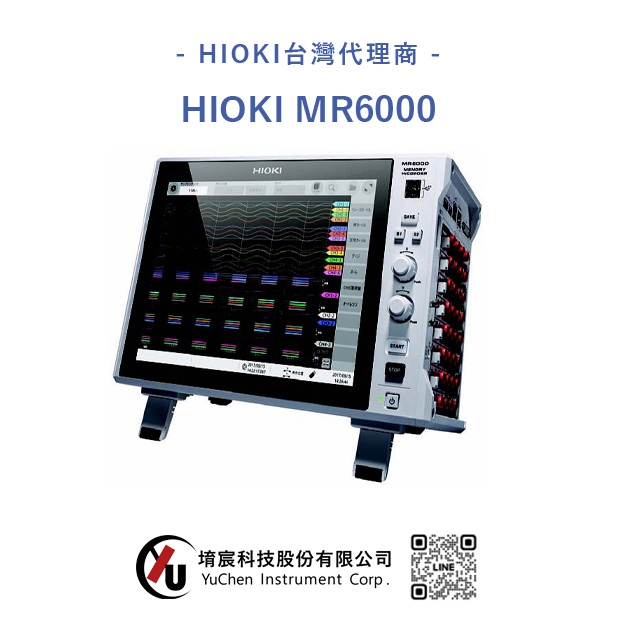

HIOKI MR6000 暫態記錄器（示波器）
推薦 HIOKI 暫態記錄器/示波器 MR6000，提供高速 200 MS/s 絕緣，可一邊測量、一邊保存的高速即時保存功能
產品概要
MR6000是一款自帶觸控螢幕顯示且多通道的暫態記錄器(示波器)，除了能直觀操作外，還是HIOKI所生產的暫態記錄器(示波器)中取樣速度最快，可達200MS/s的高速取樣。可透過波形搜尋功能快速找到異常波形。
本產品不僅取樣速度提升，儲存速度也大幅縮短，另外還能支援長時間紀錄(依照設定，最多可達3個月)。適合需要長時間監控的波型觀測。模組各通道間絕緣(部分無)，可安全測量高壓訊號。
模組自由搭配(最大類比 32 ch或邏輯128 ch)
為對應各使用者的需求，配有18種測量模組，並一台MR6000可以同時安裝8個模組，能讓用戶依照自身測量需求購買模組，針對產線現場多樣的需求，實現使用一台儀器即可測量全部所需的參數。
可使用模組一覽請參考下方: 模組一覽
適用場景:
中低頻段(kHz~MHz)的測量，如電流、扭矩、溫度等。
長時間的變化觀測，多通道同步測量。須測量多種參數的工業生產現場。
適用產業:
太陽能、電動車、馬達、變頻器等產業。
其他同分類的產品比較如下
長時間紀錄×高速取樣×多通道
長時間紀錄
通過使用即時保存功能，可以不依賴內部存儲記憶體的容量來控制測量時間。
若需要長時間記錄，建議使用大容量的 SSD 模組或 HD 模組。
此外，也可以使用 USB 或 SD 記憶卡進行資料交換。這使得可以以高速取樣長時間記錄所有現象。
直接傳輸到 PC
結合 FTP 傳輸功能與即時保存功能，可以將測量數據直接傳輸到電腦。
這樣在測量結束後即可順利地觀測數據，提升工作效率。
保存時間縮短為1/30
長時間的測量會產生大量數據，將所有數據傳輸到電腦需要大量時間。
MR6000 採用了最新的介面技術，並通過加快內部處理速度，縮短了將測量數據保存到媒體的時間。例如，傳統上需要一分鐘的保存過程現在只需兩秒即可完成。這消除了為數據保存而等待的煩惱，顯著提高了工作效率。
正確捕捉高開關頻率、頻率帶域和絕緣性能
MR6000 在保持 200MS/s 高速取樣速度的同時，實現了通道間絕緣和 DC400V 直接輸入。這滿足了在追求高效率的變頻器評估測試和電源設計評估中，準確捕捉開關波形的
需求。此外，透過滑動游標實現了順暢的操作性，能夠順利讀取追蹤值
能確實捕捉多個現象的可替換式模組
可以使用複數的模組，並組合使用，可以同時記錄多個現象。
使用多個邏輯模組，可以同時測量多達 128 個通道的繼電器 ON/OFF 信號或 PLC（可編程邏輯
控制器）訊號。此外，還可以在溫度模組上安裝熱電偶來測量溫度。
可完全按照客戶測量需求組合購買模組，且模組可自行拆裝，任意變換測量參數。
例如:
需要同時測量馬達相電流、扭矩波動、振動等參數，可以選用：
1.類比模組 U8975 回轉角度測量
2.電荷模組U8979 扭矩、振動測量
3.3CH 電流模組 U8977 電流測量
並配合相關感測器，即可實現同時測量三種參數。
更多詳細內容可參考應用案例：同時測量馬達相電流、扭矩波動、振動的相關性使用暫態記錄器
(示波器)MR6000進行更有效的振動與雜訊對策！
可用模組一覽
MR6000能夠使用共18種模組。
- 高速類比模組U8976
- 類比模組8966
- 4CH類比模組U8975
- 4CH 類比模組 U8978
- 高解析度模組 8968
- DC/RMS模組 8972
- 高壓模組 U8974
- DVM模組 MR8990
- 3CH 電流模組U8977
- 電流模組 8971
- 溫度模組 8967
- 應變模組 U8969
- 頻率模組 8970
- 電荷模組 U8979
- 邏輯模組 8973
- 任意波形產生模組 U8793
- 波形產生模組 MR8790
- 脈衝產生模組 MR8791
各模組的詳細請參考「產品選件－輸入模組、輸出模組」或是「MR6000產品型錄」。
高速200MS/s絕緣測量、同時取樣
實現同系列中最快的取樣速度！
「高速類比模組U8976」，絕緣200MS/s的高速，各通道同時取樣測量。
不放過任何一瞬間、壓倒性的取樣速度，正確捕捉高速訊號的變化。
使用絕緣裝置的絕緣輸入
模擬輸入通道之間以及輸入通道與機體之間均已絕緣。
因此，不像示波器那樣，不必擔心電位差就能進行測量。
高速類比模組 U8976 採用了光隔離裝置。
MR6000可搭配的HIOKI高精度、高親合度探棒/感測器 《電流探棒》
可以以 100μA 的解析度來分析低功耗裝置的微小電流波形。能夠高解析度、長時間記錄裝置的消耗電流波形。此外，通過選配探棒電源模組 Z5021，可以直接從 MR6000 主機供電給電流探棒。
高精度、寬頻帶測量用
可搭配型號：CT6710、CT6711、CT6700、CT6701、3273-50、3276、3274、3275
《電流感測器》
勾式高精度感測器具有優越的溫度特性，即使在狹小的車輛引擎室內也能進行高精度測量。通過使用 3 通道電流模組 U8977，可以直接連接電流感測器，並由 MR6000 主機自動供電和進行縮放設定。
高精度電流測量用
可搭配型號：
貫通型：CT6862-05、CT6863-05、CT6872、CT6873、CT6904A、CT6875A、CT6876A、CT6877A
勾式：CT6380、CT6381、CT6833、CT6834、CT6841A、CT6843A、CT6844A、CT6845A、CT6846A
一般電流測量用
可搭配型號：
勾式：CT7731、CT7736、CT7742、CT7631、CT7636、CT7642
柔性電流：CT7040
事半功倍，實用測量輔助功能
MR6000-01－
一邊測量一邊進行即時波形演算
MR6000-01是在一般的MR6000之中安裝即時波形演算功能的機種。
藉由此功能，可以在測量的同時進行四則運算（＋, −, ×, /）及微分積分運算，因此可以在測量過程中即時查看運算結果的波形。
此外，運算結果也可以在測量後進行數值計算並保存。
可以依照設定事件進行觸發
透過設定各種觸發條件，可以在事件發生時記錄數據。
所有的通道都可以設置觸發條件。
- 電平觸發：以單一電壓值進行比較
- 窗口觸發：以兩個電壓值進行比較
- 電壓下降觸發：捕捉商用電源線的電壓下降
- 週期觸發：監控週期
- 毛刺觸發：捕捉脈衝異常
- 模式觸發：以邏輯信號的開/關進行比較
包絡線功能－
長時間的變動觀測也不會造成取樣速度變慢
透過將測量方法設置為包絡線功能，可以在進行100MS/s的過取樣的同時，按設定的間隔記錄最大值和最小值。由於使用了1GW的內部記憶體，能夠實現長時間測量而不會遺失數據。此外，也可以結合即時保存功能使用。
雙重取樣功能－
長時間測試中的異常現象使用高速取樣捕捉
在振動測試中，需要記錄數小時的測試全過程，同時也需要以高速取樣捕捉異常發生的部分，並在測試後進行分析。這種情況下，雙重取樣功能非常有效。
① 趨勢波形記錄整體情況
使用包絡功能，可以記錄數小時的測試全過程。這樣可以提供測試期間訊號的整體趨勢，便於觀察長時間內的變化。
② 瞬間波形詳細確認
根據預先設定的觸發條件，在測試過程中捕捉發生的異常現象，並進行高速取樣。通過點擊觸發標記的編號，可以顯示在該位置發生的異常現象的瞬間波形，便於詳細分析。
多種顯示功能
數值顯示功能
在測量前和測量過程中，數值顯示功能能夠有效地確認當前狀態。
頁面功能（顯示群組）
可以切換16個頁面，以多種方式進行解析。
捲動功能
使用捲動功能，可以像翻閱紙張一樣查看波形。
ZOOM功能
像示波器一樣，可以在一個屏幕上顯示所有測量波形，並對需要的部分進行詳細查看。
數值演算功能
在龐大的測量數據中簡單搜尋想要的波形
系統會自動計算使用者設定的基本波形特徵，並從測量的所有數據中依次找出相似性較低的波形作為異常波形。這樣可以大幅縮短目視檢查測量波形並尋找異常的時間。
此外，當無法預測將觀察到的異常類型，難以在測量前設定觸發條件時，此功能特別有效。
一台實現發生、記錄兩項功能
一台暫態記錄器(示波器)即可實現任意波形發生功能、波形測量功能。
任意波形發生模組U8793 產品頁面
HIOKI MR6000 顯示模組產品規格
基本參數（精度保證期3年，調整後精度保證期3年）
| MR6000 | MR6000-01 | |
| 附加功能 | - | 即時波形運算、數位濾波功能 |
| 輸入模組數 | 最大8模組 | |
| 通道數 | 模擬最大32ch（使用U8975時，或邏輯128ch（使用8973時） | |
| 測量量程 | 100mV-400V f.s., 12檔量程，解析度：量程的1/1600（使用U8976時） 4 V - 200 V f.s., 6當量程，解析度 ：量程的1/32000 （使用U8975時） |
|
| 最大輸入電壓 | DC 1000 V / AC 700 V (U8974 使用時),DC 400V (使用U8976時), DC 200V (使用U8975時) | |
| 頻率特性 | DC - 30MHz (使用U8976時), DC - 2MHz (使用U8975時) | |
| 最高採樣速度 | 200MS/s 所有通道同時 (使用U8976時), 外部取樣速率10MS/s | |
| 記錄方式 | Nomal: 通常的波形記錄 Envelope: 記錄每個一定時間內的最大值和最小值 |
|
| 記憶體容量 | 1GW | |
| 外部存放裝置 | SD存儲卡×1，U盤×1，內置SSD/HDD×1，FTP傳輸（通過網線到PC）※存儲媒介僅限於原裝選件 | |
| 顯示部分 | 12.1英寸XGA-TFT彩色液晶屏（1024 × 768點） | |
| 外部介面 | LAN, USB, SD, SATA, MONITOR | |
| 電源 | AC 100〜240V, 50/60Hz,, 300 VA Max. | |
| 體積及重量 | 353W × 235H × 154.8Dmm, 6.5kg (僅主機） | |
| 附件 | 電源線 ×1, 快速測量手冊 ×1, 使用上的注意事項 ×1, 應用軟體×1, 使用說明書（詳細篇） ×1,使用說明書(運算篇) ×1, 空白面板(僅空白插槽) | |
